Выбираем автомат (УЗО) на стиральную машину

Современные стиральные машины автомат относятся к классу бытовой техники с повышенным уровнем энергопотребления. Максимальная потребляемая мощность происходит во время нагрева воды, и составляет от 2 до 3,5 киловатт. Электропроводка во многих жилых микрорайонах, особенно ранних построек не были рассчитаны на такое количество энергопотребления. А сегодня стиральная машина имеется почти в каждой квартире. Перегрузки электросетей, скачки напряжения и прочие неисправности сетей могут привести к пожару или поломке дорогостоящей детали стиральной машины. Для защиты бытовой техники, необходимо ответственно относиться к правильной установке и подключению прибора. Дешевле заблаговременно ставить специальный защитный автомат, чем ремонтировать или покупать новую стиральную машину.

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку. Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты. Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Как работает УЗО и что такое дифавтомат?

Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.

Стандартное устройство защитного отключения состоит из:

При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.

Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.

Максимальную защиту стиральной машины обеспечит современное устройство – дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.

Как выбрать автомат для стиральной машины?

Как выяснилось, обычное УЗО для стиральной машины не способно защитить от всех рисков. Лучше ставить дифавтомат – прибор, которому под силу эта задача. Какой прибор защиты поставить и как правильно его выбрать? Ведь это достаточно новое устройство на рынке электроприборов. Чтобы грамотно подобрать и поставить подходящий дифавтомат, необходимо знать и учитывать несколько обязательных характеристик:

Почему срабатывает УЗО при включении стиральной машины?

Бывают ситуации, когда при включении стиральной машины срабатывает защита, что приводит к отключению всех электроприборов в доме. Для этого может быть несколько причин:(См. также: Что делать, если при включении стиральной машины выбивает автомат)

Грамотный выбор и правильная установка УЗО или дифавтомата для стиральной машины, поможет сохранить работоспособность стиральной машины, защитит её от перепадов напряжения и утечки тока, но и убережет дом от пожаров, а членов семьи от поражения током. Лучше заранее позаботиться о защите, чем потом устранять последствия неисправностей электросети.

Источник

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Создание современной внутриквартирной электросети – ответственное мероприятие, связанное с расчетами, выбором проводов и электроустановок, монтажными работами. При этом одной из главных задач остается обеспечение безопасности жильцов и сохранности имущества. Вы согласны?

Читайте также:  Как установить зубчатый упор на бензопилу штиль 180

Если правильно подобраны защитные приборы и продумана схема подключения УЗО и автоматов, все риски снижаются до минимума. Но как это сделать? Что учесть при выборе? На эти и многие другие вопросы мы ответим в нашем материале.

Также вы сможете разобраться в принципе действия УЗО и вариантах его подключения. Советы экспертов и нюансы монтажа собраны в этом материале. Кроме того, в статье размещены видеоролики, из которых вы узнаете о главных ошибках при подключении и увидите, как подключается УЗО на практике.

Назначение и принцип действия УЗО

В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.

Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.

Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.

Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.

При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды. Подробнее об устройстве и принципе действия УЗО мы говорили здесь.

Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.

Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.

Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.

Детальная информация по выбору подходящего УЗО изложена в этой статье.

АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.

Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. В бытовых условиях можно даже установить розетку со встроенным УЗО.

Далее рассмотрим популярные варианты подключения, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети.

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

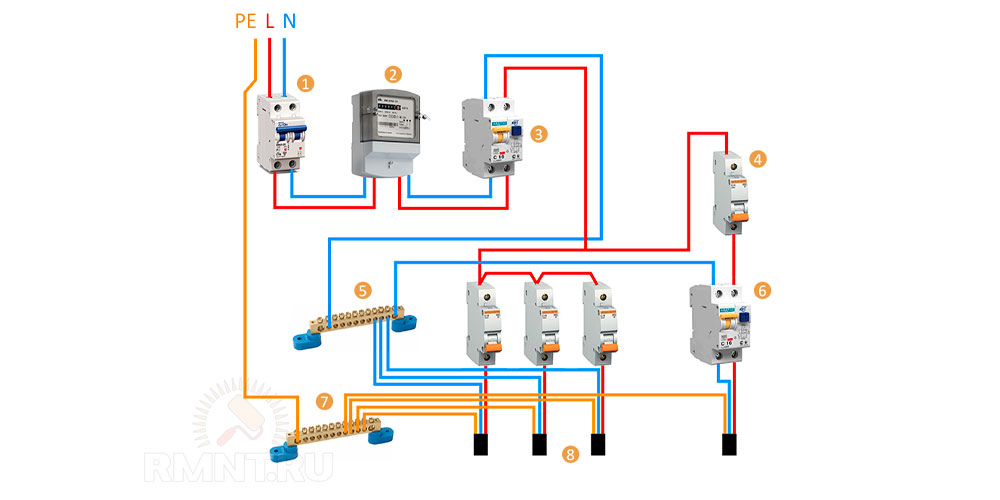

Вариант #2 – общее УЗО для 1-фазной сети + счетчик.

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО.

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Читайте также:  Как установить драйвер в безопасном режиме виндовс 7

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

Чтобы подобных ситуаций не возникало, рекомендуем ознакомиться с методами проверки УЗО на работоспособность.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО.

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Если в вашей квартире электросеть не заземлена, рекомендуем ознакомиться со схемами подключения УЗО без заземления.

Схемы для 3-фазной сети

В домах, производственных помещениях и прочих сооружениях может встречаться иной вариант обустройства электроснабжения.

Так, для квартир подключение 3-фазной сети нехарактерно, зато для оснащения частного дома такой вариант не редкость. Здесь будут использоваться иные схемы подключения аппарата защиты.

Вариант #1 – общее УЗО для 3-фазной сети + групповые УЗО.

Для сети 380 В 2-полюсного прибора мало, необходим 4-полюсный аналог: нужно подключить 1 нулевую жилу и 3 фазных.

Важен вид проводов. Для 1-фазной сети подходит стандартный кабель ВВГ, тогда как для 3-фазной рекомендуется протягивать более стойкий к возгоранию ВВГнг. О выборе подходящего типа провода мы писали в другой нашей статье.

Вариант #2 – общее УЗО для 3-фазной сети + счетчик.

Это решение полностью повторяет предыдущее, но в схему добавлен счетчик электроэнергии. Групповые УЗО также включены в систему обслуживания отдельных линий.

Существует нюанс, который относится к любой из представленных схем. Если в квартире или доме несколько осветительных и розеточных контуров, несколько мощных бытовых приборов, требующих обустройства отдельных электролиний, то есть смысл устанавливать двойную защиту с общим УЗО.

В обратном случае достаточно либо общего аппарата, или по одному на каждый контур.

Инструкция по установке УЗО

Сначала нужно выбрать место для монтажа устройства. Применяются 2 варианта: щит или шкаф. Первый напоминает металлическую коробку без крышки, закрепленную на высоте, удобной для обслуживания.

Шкаф оснащен дверцей, которую можно закрывать на замок. Некоторые виды шкафов имеют отверстия, чтобы можно было снимать показания прибора учета, не распахивая специально дверцу, и отключать устройства.

К левым клеммам на входе и на выходе всегда подключают нулевой провод, к правым – фазный. Один из вариантов:

К моменту установки защитного устройства на щите уже могут быть установлены автоматические выключатели. Чтобы упорядочить расположение приборов и проводов, возможно, придется переставить устройства в определенном порядке.

Представляем пример установки вводного УЗО в электрошкаф, где уже стоит счетчик, вводный автомат и несколько автоматических выключателей для отдельных контуров — осветительного, розеточного и др.

Никогда не подключают УЗО на входе – оно всегда следует за общим вводным автоматическим выключателем. Если используют счетчик, то устройство защитного отключения переходит на третью позицию от входа.

Описание процесса подключения:

Чтобы убедиться в правильности подключения, иногда инсценируют ток утечки. Берут два рабочих провода – «фазу» и «землю», одновременно подводят к цоколю электролампы. Появляется утечка, и прибор должен моментально сработать.

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

Читайте также:  Как правильно установить высоту ходунков

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Правила безопасности в процессе работы

Большая часть правил носит общий характер, то есть их необходимо применять в процессе любых электромонтажных работ.

Если вы решили самостоятельно оборудовать распределительный электрощит, перед тем как установить и подключить УЗО, не забудьте:

Если существует возможность, рекомендуется использовать отдельные приборы для линий освещения, розеток, контуров для стиральной машины и др. В обратном случае достаточно установки общего УЗО.

Кроме характеристик самих приборов, важны и параметры других элементов электропроводки, например, сечение электропровода. Его следует рассчитать, учитывая постоянную нагрузку.

Соединять провода между собой лучше с помощью клеммников, а для подключения к приборам – использовать специально предназначенные, промаркированные клеммы, а также схему на корпусе.

Выводы и полезное видео по теме

Несколько практических советов и объяснений помогут новичкам разобраться, как правильно выбрать и подключить УЗО в доме или квартире.

Ошибки при подключении розеток:

О необходимости и нюансах установки защитных приборов:

Не всегда существует возможность вызова квалифицированного специалиста для оборудования распределительного электрощита. Иногда автоматы или УЗО приходится устанавливать самостоятельно.

Профессионально занимаетесь электромонтажными работами и хотите добавить полезные советы или другие схемы подключения УЗО? Может хотите дополнить нашу статью рекомендациями по электробезопасности? Пишите свои комментарии в блоке ниже – ваши замечания будут полезными многим домашним мастерам.

Источник

Как выбрать автомат УЗО на стиральную машину

Если проводка не рассчитана на повышенное напряжение, возникают сбои, скачки в сети, ломается техника. Поэтому важно подобрать УЗО для подключения стиральной машины. Тогда можно не волноваться, что дорогая стиралка выйдет из строя, даже если вы живете в доме старой постройки.

Выбор УЗО по типу и мощности

Рекомендуется ставить индивидуальный автомат УЗО на стиральную машину. Почему это важно сделать именно в случае со стиралкой? Потому что она потребляет большое количество энергии, чем создает значительную нагрузку на электрическую сеть и проводку.

Степень зависит от типа стиральной машины. Стиралки с режимом сушки сильнее всего загружают сеть.

УЗО защищает технику от поломки, а человека – от поражения током. При любых отклонениях от нормы в сети (перенапряжение, замыкание) срабатывает УЗО. Его рычаг выключается, чем разрывает цепь.

Если пользователь дотронется до случайно оголившегося провода, сработает автомат, который защитит его от поражения током.

Принцип работы

Перед тем как решить, какой автомат выбрать, рассмотрим его строение. УЗО состоит из

Когда в сети случается скачок напряжения, срабатывает устройство для разрыва цепи. Рычаг на автомате выключается, проводка обесточивается. Какой автомат ставить на вашу стиральную машину? Зависит от силы напряжения. Сегодня выпускают новые версии, которые совмещают УЗО и дифавтомат. Дифференциальный автомат служит не только защитой от перенапряжения, но также выполняет функции противопожарного выключателя.

Цена дифавтомата значительно выше, чем УЗО. Но лучше раз установить нормальную защиту, чем потом менять.

Чтобы выбрать, нужно оценить состояние и мощность проводки.

Правильный выбор

Какой нужен автомат, и сколько ампер он должен тянуть? В случае с дифавтоматом выбор лучше сделать в сторону прибора с 0,03 Амп. Также вид зависит от типа сети: однофазной, трехфазной. Обращайте внимание на маркировку приборов. Для стандартной бытовой сети выбирайте УЗО с обозначением «С». Для розетки с УЗО подойдет обозначение С16, С25. При этом самый эффективный – с пометкой А. Но для бытового пользования подойдет АС.

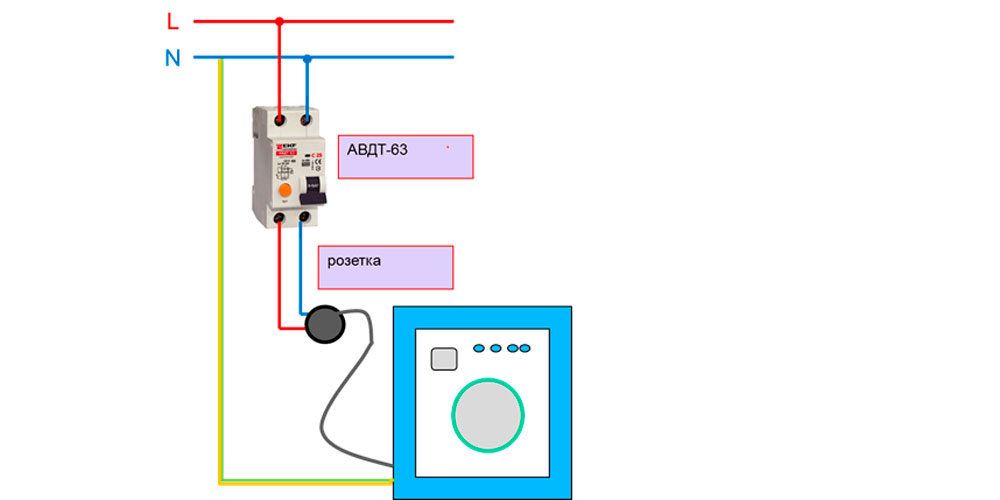

Установка и подключение

Поставить защитный автомат самостоятельно несложно. Расположить его можно в электрощитке. Если места там недостаточно, тогда установка совершается возле стиральной машины, поблизости от розетки. Для подключения должна использоваться только влагостойкая розетка.

Как подключить электрический прибор:

Вот и все. Вы установили отдельный автомат для стиральной машинки. Если захочется подключить больше техники, схема усложнится, поскольку для каждого прибора нужно устанавливать отдельное УЗО.

Подробнее о том, как подключить стиральную машину к сети без заземления, мы рассказывали в предыдущих статьях.

Если УЗО выбивает при включении СМА

Почему такое случается:

Позаботьтесь о безопасности своей семьи и техники сегодня, чтобы завтра не пришлось устранять последствия несчастного случая.
