Как установить датчик дождя на гранту

Установка датчика дождя на автомобили LADA

Многие современные автомобили Лада (например, Гранта, Калина, Веста или XRAY) имеют штатный датчик дождя, который устанавливается уже с завода. На машинах, где этой опции нет, есть возможность установить его своими руками. Рассмотрим особенности подключения датчика дождя ДДА на разных моделях Лада.

Какой датчик дождя подойдет к автомобилю Лада

Модель датчика дождя Устанавливается вместо штатного реле Подходит к автомобилям Примечание
524.3747; 528.3747; РАЛД10.3747; 412.3777; 2110-37477 ВАЗ 2108, 2109, 2110, Нива Шевроле Одинаковые, отличия только в расположении контактов реле.
525,3747; 526.3747; 41,3777; РАЛД08,3747 ВАЗ 2113, 2114, 2115, Лада Калина, Приора, Гранта
Доработанная версия ДДА-25, может работать как датчик дождя и как реле с регулировкой паузы.
Нива 4х4 ( схема ) Кабель от датчика вместо реле заканчивается разъёмом. Требуется подключение по схеме. Отличия: при срабатывании, на выходе (красный провод) у ДДА-35 масса, а у ДДА-45 +10В.
Инструкция Функции и подключение аналогичны ДДА-55 с добавлением датчика света в одном изделии.

Чтобы на 100% быть уверенным, что датчик дождя подойдет, лучше проверить, какое реле стеклоочистителя установлено на автомобиле. Затем сравните расположение контактов по схеме:

Если датчики дождя ДАА-15 и 25 не подходят, значит, придется использовать ДДА-35 или 45, которые можно подключить к любому автомобилю. Но в этом случае подключение придется выполнять вручную по схемам.

Установка датчика дождя ДДА

Для датчиков дождя ДДА-15/25 порядок действий простой:

Процесс установки также показан на видео:

Установка датчиков дождя ДДА-35/45/55 выполняется по схеме (см. ссылки выше).

Как отрегулировать чувствительность датчика дождя

На лицевой стороне датчика два индикатора и кнопка для оперативной смены режима работы. Имеются режимы: дождь \ снег \ стандарт. Также датчик дождя имеет автоматическую регулировку уровня (для подстройки под разное стекло, тонировку, освещённость). При включении датчик показывает текущую чувствительность:

Чтобы изменить ее следует нажать и удерживать кнопку в течение 3 сек. Затем последует количество вспышек, указывающее на текущую чувствительность. Продолжаем удерживать кнопку, пока не последует серия вспышек. Отпускаем кнопку по достижении нужного уровня. Пример работы датчика дождя на минимальном уровне:

А вам приходилось устанавливать датчик дождя на свой автомобиль Лада? Какие отзывы о его работе вы можете оставить? Напомним, на сайте представлены другие полезные доработки, например, замена форсунок омывателя на веерные или установка омывателя камеры заднего вида.

Источник

Установка датчика дождя на Лада Гранта

Появление датчика дождя произошло довольно давно, но модель несколько отличалась от нынешней. По сравнению с новыми устройствами, все было довольно примитивно. Создатели долгие годы совершенствовали свои модели и добились значительных успехов. Изначально выпускались автомобили с уже встроенным датчиком дождя, а со временем многие автомобилисты разобрались в этом вопросе и стали устанавливать эту систему самостоятельно.

Разберемся, что же такое датчик дождя?

Небольшое, по размеру, устройство, которое размещено на лобовом стекле, непосредственно в самом салоне машины. Строение его имеет 2 блока: первый — это реле, которое отвечает за работу механизма; второй — управление. Прикрепить его совсем не сложно, но делать это нужно только в зоне работы стеклоочистителей. Обычно он располагается возле или под зеркалом, что отображает задний вид. Таким образом, он не является препятствием в управлении автомобиля, а также не перекрывает обзор. Устанавливая датчик, следует убедиться в том, что на стекле нет никаких повреждений, и оно не обтянуто тонированной пленкой. После установки необходимо сделать, на тщательно вымытом стекле, контрольные замеры, затем внести данные в бортовой компьютер. После этого если на стекло будет что-то воздействовать, автоматически запуститься очистительная система. Данные устройства срабатывают очень быстро, буквально впервые доли секунды. Но для того чтобы они работали должна работать система стеклоочистителей. В противном случае не произойдет срабатывание датчиков. Установка датчика дождя на Лада Гранта своими руками не вызовет никаких трудностей, если будут соблюдаться все правила и рекомендации.

Действие данного механизма

У каждого устройства такого типа есть две основные детали:

В электронном блоке храниться информация, которая полностью отображает углы преломления солнечных лучей как на сухой поверхности стекла, так и на мокрой. В случае попадания загрязнений или воды на стекло, луч сразу же меняет свое преломление, и срабатывает сигнал на блоке. Система для очистки стекол после получения сигнала сразу же включается, так как она подключена к бортовому компьютеру. Скорость, с которой работают дворники, напрямую связана со степенью загрязнения. Система сверхчувствительна, и поэтому, включить ее в работу может даже малейшая капля воды, попавшая на стекло. Установить датчик дождя на Лада Гранта своими руками может любой автолюбитель, но при условии, что он хоть немного разбирается в машиностроении.

Причины возможного выхода из рабочего состояния датчика дождя

Очень редко бывают ситуации, когда устройство по какой либо причине не срабатывает. Такое явление может быть связано только с тем, что в нерабочем состоянии находится вся система очистки. Нельзя допускать, чтобы на датчик воздействовала влага или попадали моющие средства. При мойке стекол его лучше снять. Зимой стекла желательно прогревать перед установкой системы для очистки. В наше время движение на дорогах настолько интенсивное, что отвлекаясь буквально на секунду можно стать виновником ДТП. Поэтому все водители должны быть максимально собранными и предельно внимательными. Для их удобства и были созданы эти все новшества.

Время скорости взмахов дворников и пауз между ними зависит от скорости автомобиля. Инструкция гласит, что датчик распознает приближение воды, например, если по встречной полосе проехал автомобиль и окатил идущую навстречу машину волной из лужи, на расстоянии 10 сантиметров.

Процесс установки:

Источник

Лада Калина Хэтчбек Белое облако › Бортжурнал › Установка датчика дождя(ДДА-45) на Калина 2

Всем привет, давно не делал записей. Честно сказать, было лень писать о том, что поменял масло\фильтры, задние колодки и тросы ручника, переобулся, купил новые летние шины, помыл машину… да и кому это интересно?! Вон, всё уместилось в пару строк!
Итак, теперь к делу.
Хоть комплектация у меня и «люкс», но нет датчика дождя/света, обогрева лобача и т.д.
Заказал датчик в Тольятти: сайт производителя датчиков Посылка шла недолго, порядка 3-4 дней, ибо сейчас нахожусь в Самаре. Установку делал во дворе дома.
В принципе, установка была несложной, за исключением поиска провода, отвечающего за парковку щеток стеклоочистителя. Да, можно было не подключать его, но хотелось сделать по-человечески. Перерыл кучу схем, вникал в каждую, ибо никак не мог найти как выглядит разъём моторчика ветрового стеклоочистителя, а оказывается это вот как называется: «колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока». Почему «кучу схем»? ибо попадались схемы от первой калины, где реле К6 отвечало за дворники, а на калине 2 это обогрев заднего стекла. Спасибо тем, кто помог
В итоге делал по данной схеме(схема не моя):

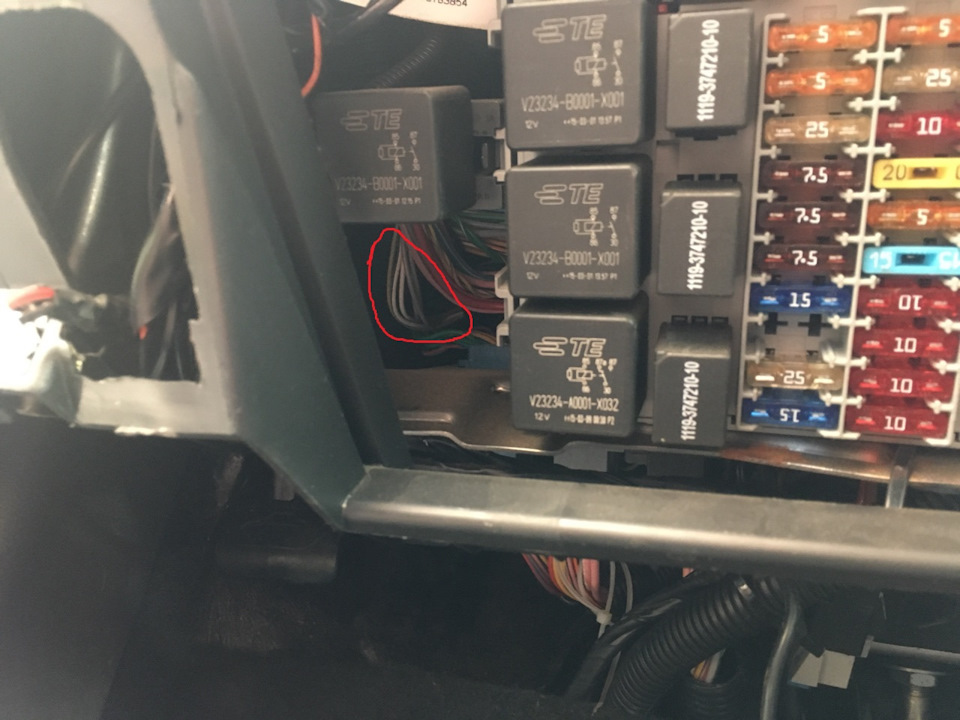

Начал искать данный белый провод, оказался он вот:

Для убедительности зачистил чуть-чуть изоляции и проверил тестером:

Места там очень мало, работал в 1.5 руки. Провод до датчика нарастил от RJ-45, других не было под рукой) и заизолировал.

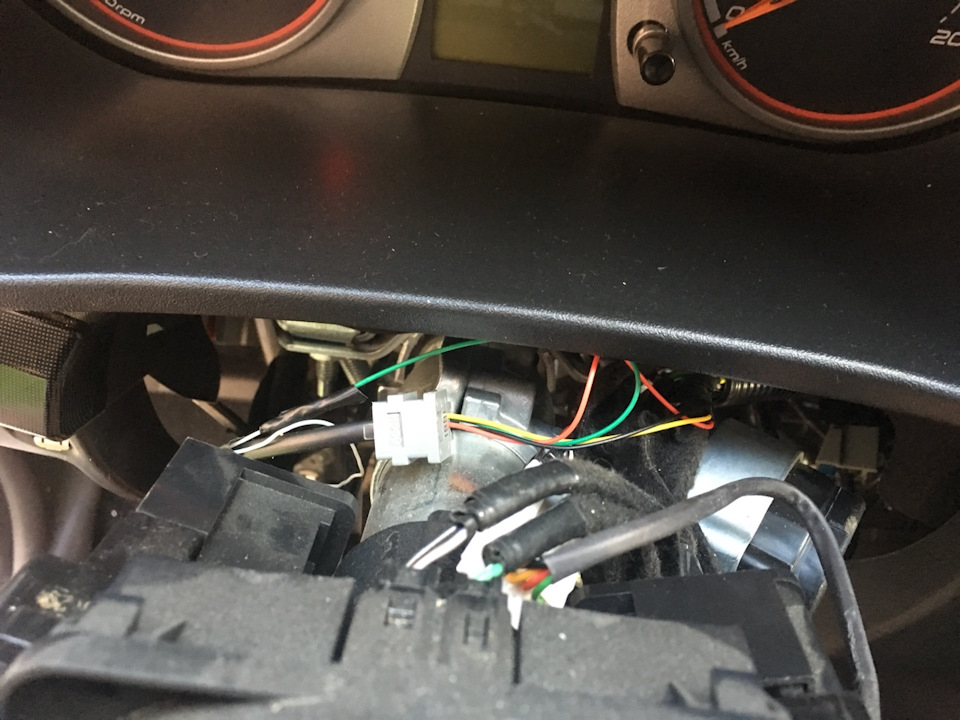

Дальше по схеме разрезал желто-зеленый провод правого подрулевого переключателя:

И сам датчик за зеркалом. В инструкции написано, что тонировка — не помеха. Поэтому ничего не вырезал, предварительно обезжирил место, куда будет крепиться датчик:

И тестовый запуск, с предварительной настройкой: Нажал и подержал кнопку на датчике 5 секунд, чтобы датчик откалибровался под стекло и освещённость. Попшыкал в сумме несколько раз на стекло — работает.
Фото и видео работы нет жду дождей, что проверить его работу в деле.
Ну а дальше просто инструкция от датчика:
