Как установить чугунный камин в частном доме

Монтаж камина с чугунной топкой: описание работ

Закрытая топка камина более безопасна в эксплуатации, чем открытая. Поэтому устройство камина с чугунной топкой — самое верное решение, если в доме есть дети. О плюсах и минусах таких каминов, а также о том, как произвести монтаж каминов своими руками, расскажем в этой статье.

Камин с чугунной топкой

Закрытая топка представляет собой изготовленную из чугуна камеру для сгорания дров, в которой одна из стенок заменена остекленной дверцей. Очень удобна дверца, оборудованная подъемным механизмом, отодвигающим её вверх, под облицовку, и позволяющая моментально превратить закрытую топку в открытую. Под камерой сгорания размещается зольник, через который в неё поступает воздух. А дым отводится через трубу, установленную в верхней части топки. В принципе, монтаж каминной топки заключается в устройстве своими руками основания для неё и декоративной облицовке, позволяющей скрыть от взгляда металлические детали, оставив на виду только топку и придав камину привычный облик.

Плюсы и минусы закрытых топок

Нельзя однозначно утверждать, что закрытая топка лучше открытой, или наоборот. Выбор зависит от множества факторов и условий, и с ними стоит познакомиться, прежде чем начать монтаж своими руками.

Достоинства

Недостатки

Как самому устроить камин с чугунной топкой?

Одно из неоспоримых преимуществ таких каминов, о которых не было упомянуто выше – это возможность произвести монтаж основания для них прямо на полу помещения. Исключение составляют лишь полы плавающей конструкции. Кроме того, вам не придется думать, как оборудовать камин хорошей тягой или устроить зольник. Все это уже предусмотрено конструкцией. Одним словом, камин с чугунной топкой своими руками сделать проще, чем выложить самый простой открытый камин из кирпича.

Устройство основания для чугунной топки

Постамент из кирпича

Обратите внимание: постамент для установки камина должен быть идеально ровным. Установка очага на неровной поверхности запрещена, так как при значительном перекосе возрастает риск повреждения внутренних элементов камина. Кроме того, работать отопительный агрегат будет неравномерно.

Установка чугунной топки

Независимо от того, из чего сделано основание под топку, на него укладывается слой теплоизоляции, например асбокартон и лист кровельного железа.

Внимание! Выбирая место для чугунной топки, необходимо рассчитать так, чтобы между стенками топки и облицовкой камина можно было оставить зазор для системы конвекционного обогрева. А длины входящего в комплект дымохода должно хватать для вывода его наружу.

Чтобы правильно установить топку своими руками, подложите на место её установки бруски, выровняйте топку по месту, а затем аккуратно уберите подкладки. Дымоход топки, сделанный в виде металлического рукава или трубы, устанавливают в предназначенное для него отверстие и выводят через перекрытия и кровлю наружу с соблюдением всех правил пожарной безопасности.

Важно! Существуют предельные нормы отклонения трубы дымохода от вертикали, которые нужно учитывать, выполняя работу своими руками. Если её высота менее 5 м, то угол отклонения должен быть не более 45 градусов, а если свыше 5 м, то не более 20 градусов.

Внешняя отделка камина

Если нижняя часть камина уже готова и нуждается только в декоративной отделке, то закрыть его по бокам и сверху вам только предстоит (см. Отделка камина).

Кирпичная кладка вокруг топки с зазором

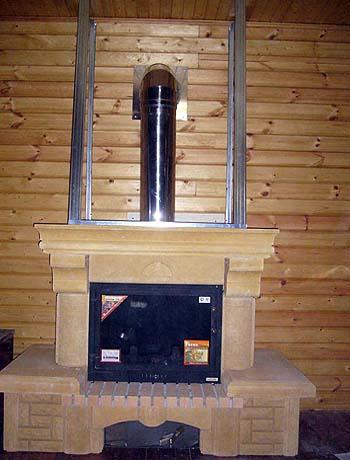

Отвечая на вопрос, как построить камин с чугунной топкой своими руками, нужно знать, из чего будет производиться монтаж. Если полностью из кирпича, то необходимо продолжить кладку, отступив от стенок топки на некоторое расстояние и оставив в ней несколько отверстий для выхода горячего воздуха.

Читайте также:  Как установить windows 7 на asus r752m

Устройство теплоизоляции вокруг дымохода

Но можно поступить проще и дешевле, заодно значительно облегчив конструкцию, — устроить каркас под обшивку.

Источник

Печь-камин на основе чугунной топки

Печь-камин сочетает в себе эстетические достоинства дровяных каминов и высокую теплоотдачу печи, а потому является настоящей находкой для всех поклонников комфортного загородного отдыха.

Среди плюсов устройства участник форума «Дом и дача» s_e_s_h отмечает такие:

Минус печи-камина состоит в том, что из-за прямого дымохода такое устройство имеет более низкую эффективность (до 25%) по сравнению с классическими и колпаковыми печами. Печь-камин быстро остывает, стоит дровам прогореть. Эту проблему можно частично решить облицовкой топки кирпичом или камнем.

Покупки и расходы

Изучив соответствующие темы форума и рассчитав длину дымохода (более шести метров), s_e_s_h понял, что выходной диаметр приобретенной топки (200 мм) был лишним. Он решил сделать дымоход на основе сэндвича с внешним диаметром 200 мм, а внутренним – 115 мм. Правильность такого решения подтвердила последующая эксплуатация камина.

Если бы s_e_s_h использовал дымоход с внешним диаметром 280 мм, а внутренним – 200 мм, возникла бы большая тяга, а стоимость всех элементов увеличилась в 2-3 раза.

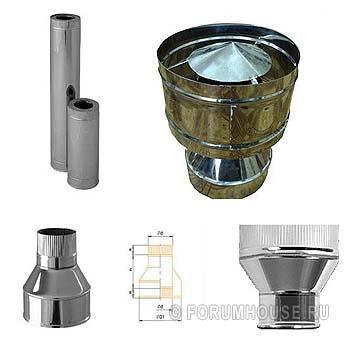

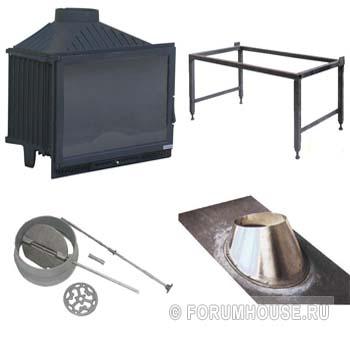

Обойдя несколько магазинов, форумчанин приобрел следующее:

Далее – все из нержавеющей стали:

Всего он потратил 41550 рублей.

К покупке отдельного шибера форумчанина склонили отзывы пользователей, согласно которым оригинальный заклинивал. К тому же, шибер прямо на топке менее эффективен в плане теплоотдачи, чем шибер, находящийся в метре от нее.

Оцинкованные проходки для перекрытия и крыши он купил потому, что стоимость аналогов из нержавеющей стали была в два раза выше, а после их установки они все равно будут невидны. На дымоходе хозяин не экономил, приобретя с толщиной внутренней стенки в 1 мм, а не 0,5 мм.

Если подойти к проектированию камина ответственно, можно получить практичное и при этом недорогое устройство.

Установка

Привезенную топку поставили на ножки. Так как хозяину предстояло делать новый пол в гостиной, он решил установку камина разделить на два этапа: сначала поставить на старый пол, утеплить стены за топкой и собрать дымоход, а потом установить на новый пол, дополнительно утеплить заднюю стену, облицевать топку и портал, закрывающий дымоход.

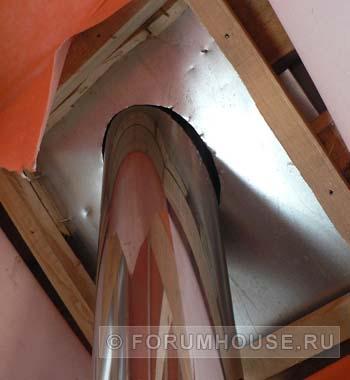

Итак, s_e_s_h отметил место прохождения дымохода в потолке второго этажа. Затем определил размеры прохода в перекрытии «песочница» и нанес разметку на пароизоляционную пленку на третьем этаже. Установил доски, чтобы поддержать потолочные после выпиливания в них отверстий. Разрезал пленку и по отмерянным размерам, оставив небольшой запас, выпилил в потолке второго этажа отверстие для «песочницы».

После нарезал полоски длиной 12 см из базальтового картона и прикрепил к краям отверстия так, чтобы железо «песочницы» не соприкасалось с деревянными досками. В «песочнице» выпилил отверстие диаметром 22 см, чтобы труба дымохода в 20 см не касалась его краев, по периметру пробил гвоздем отверстия для крепления. Поставил песочницу на место и закрепил 15-ми саморезами.

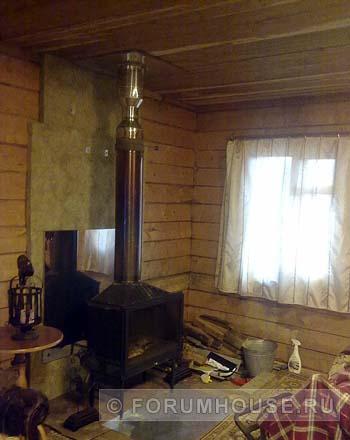

Рассчитав центр размещения топки, он утеплил стены из бруса: положил 4 мата базальтовой ваты и закрепил друг над другом вертикально (ширина составила 120 см), последний лист – горизонтально. Затем установил защитный экран.

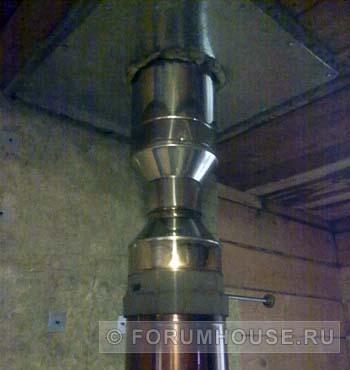

На старый пол положил железный лист, поставил и выровнял топку, на нее установил односменную трубу (дымосборник и теплообменник). Переходник («стакан») для дымохода сделал сам: взял финиш сэндвича, внутреннюю трубу на 115 мм разрезал ромашкой, пространство между внешней и внутренней трубой на одну треть заполнил базальтовой ватой, края «ромашки» отогнул к внешней стенке. Переходник плотно установил на чугунный шибер.

Не жалейте денег на хороший чугунный шибер!

Собранный элемент установил на оцинкованную одностенную трубу. Затем занял свое место старт сэндвича, набитый базальтовой ватой (собирает конденсат). После s_e_s_h начал монтаж дымохода: добавил в трубу и уплотнил базальтовую вату, убрал все транспортировочные кольца, чтобы не остались пожароопасные мостики тепла.

Читайте также:  Как установить 6 видеокарт в виндовс 7

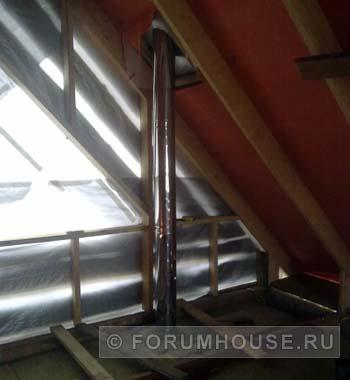

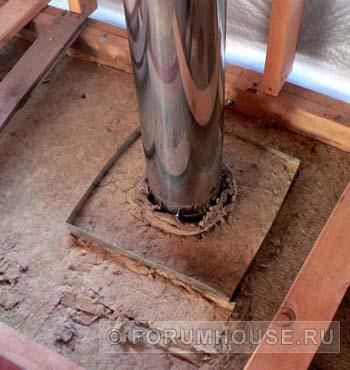

Снизу, на старт финиша, установил сэндвич длинной 0,5 м. Чтобы изолировать трубу от «песочницы», намотал на нее два слоя базальтового картона, в остальное пространство «песочницы» положил маты базальтовой ваты. После установил четыре сэндвича по 1 м. Длину дымохода рассчитал таким образом, чтобы при заключительном монтаже он был не меньше, чем на 1 см выше конька кровли. Все элементы дымохода прикрепил друг к другу саморезами.

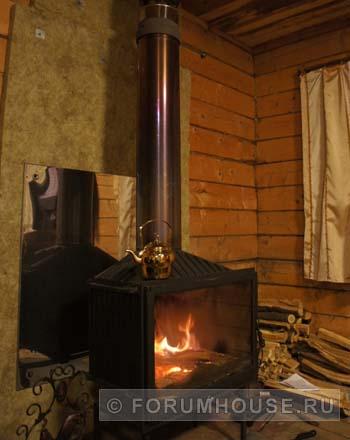

Результат: пробная топка прошла удачно, тяга была достаточной. Температура воздуха поднялась за 40-50 минут с –15 до + 25 °C. Температуру поддерживали, подкладывая по полпалена, чтобы камин не потух.

По материалам участников форума «Дом и Дача»

Источник

Как пользователь FORUMHOUSE установил чугунную печь-камин

Многие из нас мечтают о том, чтобы студеными зимними вечерами сидеть всей семьей у горячего очага в загородном доме. Поднимается пар с чашек чая, на плетеном коврике дремлет пес, а за окном тихо падает снег. Уютная картина! Но после того как выбор падает на древесину как основной материал строительства дома, возникает вопрос: как сделать печь, чтобы это было максимально безопасно.

Увы, опыт многих пользователей на различных площадках в интернет-пространстве показывает — зачастую даже мастера не всегда выполняют свою работу как нужно.

Содержание

Сегодня мы хотим рассказать о том, как пользователь портала FORUMHOUSE ansushkov сделал чугунную печь-камин в доме, построенном из бруса.

Выбор материалов и печи

Установка печи-камина началась с подготовки пола. Для основы были выбраны керамогранитные плиты, установленные на теплом полу со стяжкой в 150 мм. Строился камин на напольном покрытии из стандартного керамзитоблока с отступом от стены 50 мм. Кладка делалась на основе раствора. Это чугунный камин, поэтому отступ от его стенок был сделан минимальный — в 300 мм. Поверх блоков была уложена на клей жаростойкая облицовочная плитка и выполнена заделка герметиком, так же устойчивым к высоким температурам.

Камин греется очень сильно, от одной полной закладки в комнате и 2 смежных, в течение получаса становится жарко. Защитный щиток нагревается также, но примерно до 60-70 градусов по Цельсию. Камин остается горячим еще около 3-4 часов после протопки. Но у меня он более для эстетики, обычно делаю только 1 закладку.

Керамзитоблок был выбран не случайно. По словам пользователя, он ранее изучал термодинамику и теплофизику, поэтому прекрасно понимал, что за счет своей пустотелости у керамзитоблока нагрев меньше, а соответственно сокращаются и риски. Это был главный фактор при выборе в пользу керамзитоблоков, а не кирпича.

А чтобы улучшить обогрев, герой дал хороший совет:

Очень важно на первой трубе установить теплосъемный конвектор, как называется не помню, найти сложно было, обычно предлагают не ставить ничего, это не правильно, за счет конвекции отбор тепла выше и обогрев помещения лучше.

Нержавейку ansushkov покрасил черной термостойкой краской. Выбор был сделан не только из-за сформированного стиля печи, но и еще из-за того, что сама по себе нержавейка быстро теряет свой первозданный цвет.

Читайте также:  Как установить подъемник для автосервиса видео

Супер! Тоже себе планирую инвиктовскую буржуйку с черным дымоходом. Будет распологаться у наружной стены между двумя окнами. Дом брусовой, поэтому решил обойтись без всяких имитация и стенку изнутри выложить облицовочным кирпичом (полкирпича) с перевязкой к брусу.

Чугунный камин

ansushkov рассказал, что сам камин «Марсель 14» он покупал у российского производителя уже готовым.

Эта модель камина, которую выбрал хозяин дома — российского производства. Хотя некоторые детали, как думает ansushkov, привезены из-за рубежа, из Франции и Японии. Например, стекло японское, а чугунные детали — французские. Так ли это важно, когда получилось стильно и тепло.

Обогревает отлично, очень горячий, держит тепло, но мне главное эстетика, экран стекла огромный, красиво! Поленья и доски до полметра помещаются (в паспорте 45см) горит долго на одной полной закладке.

Он отметил, что еще в процессе постройки дома, вместе с ленточным фундаментом, он заливал в обвязке подиум под камин размерами 1,5 на 1,5 квадратных метра. И хотя изначально планировалось складывать печь из кирпича, позже было принято решение приобрести готовое заводское изделие чугунную печь-камин.

Шибер

Еще один немаловажный элемент такой печи-камина – это шибер, установленный над стартовой конвекционной трубой. Дымоход ansushkov рекомендует делать прямым, поскольку у такого дымохода лучше тяга, и он быстрее разогревается. Кроме того, это также является более безопасным способом установки печи-камина в доме.

Шибер поставил сразу над стартовой конвекционной трубой. Ставить надо обязательно. Увеличьте фото видно будет. Дымоход действительно прямой лучше, печь очень мощная, тяга сильная, разогревается моментально, соответственно с прямым дымоходом безопаснее. И после одной полной закладки не рекомендую вторую сразу заряжать, разогревается адски, у меня объемы большие, хотя и один этаж потолок 3,8м, объединены гостиная и кухня, становится жарко. Конвектор на стартовой также помогает распределять поток. Сама печь держит тепло долго – чугун.

Сам проход трубы через перекрытие выполнен из негорючих блоков, сэндвич дымоход, главное основное снижение температуры на первом участке через конвекцию.

Без споров никак

Конечно, не обошлось без споров. Автор обсуждения выложил и фото печи, которую сделал в бане — с жаростойким кирпичом. Другой пользователь FORUMHOUSE, Алексей Телегин заявил, что этот камин сделан неправильно. Есть риск возгорания. Он указал на доски над порталом, которые надо либо защитить, а лучше — избавиться от них.

Абсолютно неверное решение!Как и ощупывать поверхности рукой (Щекой, термометром) на предмет поиска нагрева.Возгорание вполне возможно не только от нагрева, но и от искры, в том числе скопившейся пыли в проветриваемом портале, или прилипшей на доске, или образовавшейся заусенце. И если нагрев происходит до 70 градусов, это очень опасно!

Вы же, я уверен и сами понимаете, что для нагрева и воспламенения пыли или щепки потребуется значительно меньше энергии!Так что лучше замените доски на любые несгораемые материалы! Это проще и дешевле. Берегите себя!

Он посоветовал поднять на 2-3 ряда кладкой и как полку выдвинуть вперед, чтобы отклонить горячий воздушный поток от стены. В ответ на критику и пожелания ansushkov показал фотографии готовой печи-камина и пояснил, что для того, чтобы печь грелась, был установлен теплосъемный щит и идущий в комплекте с печью Гейзер. Он уточнил, что следовал инструкции, информации, данной в паспорте изделия.
