Как правильно установить бсз на ваз 2107

vovan19944 › Блог › Устанавливаем бесконтактную систему зажигания на Ваз 2106, Ваз 2107

БСЗ — Бесконтактная Система Зажигания, то есть работает не механика, а оптика, а именно фотоэлемент. Все прекрасно знают, что механика со временем стирается, деформируется и частенько выходит из строя по механическим причинам.

Устанавливаем бесконтактную систему зажигания на Ваз 2106, Ваз 2107

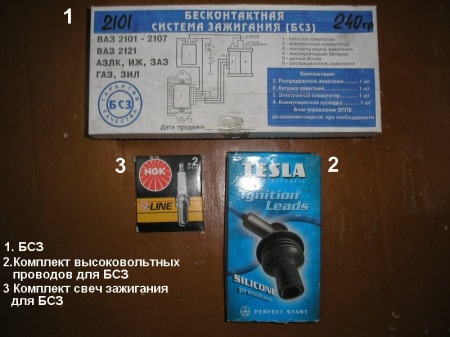

После распаковки комплектов мы получим следующее:

Бесконтактная система зажигания на классику Ваз 2106, Ваз 2107

Приступим к работе:
Для начала снимаем старые высоковольтные провода и откладываем их в сторону. Снимаем крышку трамблёра и выставляем с помощью стартёра бегунок так, как показано у меня на рисунке:

Далее на корпусе трамблёра, у его основания находим 5 меток и с помощью например маркера чёрного цвета делаем отметку на блоке цилиндров например напротив средней метки на трамблере. Это мы делаем для того, чтобы при установке нового устройства, вы примерно хотя бы попали в нужное положение. Я имею в виду угол опережения зажигания (чтобы машина завелась и самостоятельно могла передвигаться). Вот так примерно должно получиться, чтобы было хорошо видно, я выделил всё красным:

Далее, обратим внимание на катушки зажигания. Дело в том, что купленная мною катушка, которая сделана в России немного отличается по маркировке и креплению от той что у меня стояла (Сделана в Болгарии). Проверьте обязательно правильно ли будут располагаться клеммы, если вы прикрутите на место новую катушку. У меня они оказались на оборот. Послабте крепление катушки и установочного хомута так, чтобы после установки катушки на место, клемма «Б» была обращена к радиатору, (то есть вперёд) а клемма «К» назад (то есть к водителю):

Далее устанавливаем катушку на старое место, предварительно зачистив поверхности соприкасающиеся с катушкой, для обеспечения надёжной «массы»)
Самое «интересное» это установка блока управления зажиганием. Я установил блок под самую левую фару, там есть хорошее для этого место в виде «выступа». Прикручиваем как можно плотнее на указанное место блок управления, не забыв при этом из подсоединённых проводов прикрутить к «массе» и ЧЁРНЫЙ провод из пучка, идущего от блока управления к трамблёру:

Дело в том, что желательно, чтобы место контакта было чистым, так как этот блок будет немного греться в любом случае, так что чем надёжнее вы зафиксируете блок на своём месте — тем лучше и вам будет в дальнейшем и зажиганию.
Второй конец пуска проводов вставляем «нежно» в трамблер. После этого у нас будут не задействовано 2 провода из этого пучка. Их нужно будет прикрутить к катушке. Также к катушке нужно прикрутить те провода, которые были там после удаления старого трамблёра. Зелёный и коричневый. Таким образом, у нас на клемме «Б» будут зелёный и синий с полоской (по крайней мере у меня так было:-) ) а на клемме «К» — коричневый и сиреневый соответственно. ГЛАВНОЕ НИЧЕГО НЕ ПЕРЕПУТАТЬ:

После этого вставляем новый трамблёр на место, сначала повернув бегунок в такое же положение в котором был старый при снятии, напоминаю:

бесконтактное зажигание на классику ваз

После этого совмещаем метки на корпусе трамблёра и блока цилиндров, как это было при снятия старого трамблёра, напоминаю :
И в заключении, выкручиваем старые свечи и на место их вставляем и фиксируем новые. Одеваем крышку трамблёра и после этого внимательно, исходя из цифр на крышке трамблера, подключаем высоковольтные провода к свечам зажигания. Центральный провод соединяем, кто не знает, с катушкой зажигания. Собственно и всё. У меня получилось это довольно компактного. Вот пример:

Читайте также:  Как установить дополнительный насос в систему отопления автомобиля уаз

статья про Устанавливаем бесконтактную систему зажигания на Ваз 2106, Ваз 2107

Система зажигания установлена и, если всё было сделано правильно, можно заводить машину. У меня она завелась с “пол-оборота”! двигатель работал хорошо. Далее, если вам доступны инструменты, выставляем точно зажигание и вперёд! Если не доступны, то едем к тем у кого они есть или в автосервис. Подведём итог: двигатель работает ЧЁТКО без сбоев, стабильные обороты, ровный набор оборотов, без провалов и рывков. При езде, после выставления зажигания — я машину прямо таки не узнал. Двигатель работать стал даже тише! набор скорости идёт РАВНОМЕРНО и самое интересное, что после 2 недель испытания у меня немного упал расход топлива, примерно на 500 грамм на 100 км пробега. В общем у меня об этой операции остались самые хорошие впечатления. Всем рекомендую!

Источник

Jubel94 › Блог › Электронное / бесконтактное зажигание на ваз 2107

Пожалуй, большинство владельцев вазовской классики выпуска прошлого века, намаявшись с контактной системой зажигания, уже заменили ее бесконтактной. Эта статья для тех, кто только собирается или только принял решение провести аналогичный рестайлинг.

Определимся в терминологии: бесконтактное зажигание – оно же – электронное зажигание. Комплект БСЗ собран на полупроводниковых элементах, другими словами – электронных элементах, что и отражается в названии. Название «Бесконтактное» также уместно, т.к. размыкание и замыкание цепи низкого напряжения производит электронный коммутатор путем отпирания или запирания выходного транзистора, то есть, без контактов. Для карбюраторных и инжекторных машин комплекты бесконтактного зажигания несколько разнятся. Отсюда, возможно, и возникает ошибочное мнение, что электронное зажигание и бесконтактное зажигание – разные системы.

Причины, по которым стоит установить бесконтактное зажигание на ВАЗ 2107

Во-первых, отсутствие контактов и проблем, связанных с их обслуживанием (очистка, регулировка зазора, после этого — установка зажигания). В результате – более высокая надежность в работе и отсутствие необходимости постоянного контроля за работой системы зажигания.
Во-вторых, стабильное распределение искры по всем цилиндрам, так как отсутствует размыкание контактов кулачком, а также исчезает биение и вибрация оси распределителя.
В-третьих, высокий разряд в свече зажигания при БСЗ (25-30 кВ вместо 9-12 кВ) обеспечивает качественное воспламенение воздушно-топливной смеси в цилиндрах двигателя и соответственно, более полное сгорание воздушно-топливной смеси (экономия топлива составляет около 5%), уменьшается содержание СО2 (на 20%), улучшаются динамические показатели автомобиля.
В-четвертых, значительно облегчается запуск двигателя при низких температурах, т.к. сила напряжения в свечах зажигания не падает на малых оборотах двигателя.

Где и какую систему бесконтактного зажигания для ВАЗ 2107 можно купить

Бесконтактное зажигание на ВАЗ 2107 купить можно в любом специализированном магазине. Из опыта, осмелюсь дать совет – есть смысл остановить свой выбор на комплекте БСЗВ.625-01 отечественного производства. Производятся комплекты БСЗ в Старом Осколе. И хотя стоимость его немаленькая (БСЗ на ВАЗ 2107 цена – в пределах 2000 руб.), по надежности и длительности срока службы БСЗВ.625-01 не уступает импортным аналогам.

В специализированных интернет-магазинах покупка обойдется дешевле – приблизительно 1700 руб. Например, на сайтах www.avtozapchasty.ru), www.autoopt.ru и др. Но можно купить комплектующие и по отдельности.

В комплект БСЗВ.625-01 входят: трамблер, катушка, коммутатор, провод. Комплект устанавливается легко и работает безотказно годы. Иногда случается, что коммутатор выходит из строя (он чувствителен к нежесткой фиксации). Но это скорее исключение, чем правило. В основном нареканий на качество данной продукции нет. Единственный недостаток, с точки зрения автолюбителей – высокая цена.

Читайте также:  Как правильно установить привод трамблера зил 130 видео

Как установить электронное зажигание на ВАЗ 2107

Для начала необходимо собрать инструмент, который понадобится для установки электронного зажигания на ВАЗ 2107.

Необходимый инструмент: сверло, дрель, рожковый ключ №13, саморезы (для установки коммутатора), ключ №38 (для установки двигателя на метку ВМТ), торцовые или накидные ключи на 8 и 10.

Безконтактное зажигание ваз-2107 легко устанавливается по инструкции, приложенной к комплекту.

Но все же, лучше один раз увидеть, чем 100 раз услышать, поэтому посмотрите внимательно хороший видео-материал по установке БСЗ.

Толковое видео по установке БСЗ на ВАЗ 2107

Несколько полезных советов:

Для нормальной работы системы бесконтактного зажигания необходимо поменять свечи – из разряда BOSСH или NGK – для бензина и Brisk Silver – для топлива газ-бензин. Можно взять чешские.
Не экономьте на проводах. Провода желательно использовать силиконовые.
Посадка разъема коммутатора должна быть надежной, что подразумевает хороший фиксатор, в противном случае коммутатор может выйти из строя раньше времени.
На классике выпуска до 1994 г. после установки БСЗ тахометр не будет работать. Эта проблема устраняется довольно просто – в цепь «катушка-тахометр» устанавливается конденсатор или сопротивление (1,2-1,4 кОм).

Как правильно выставить бесконтактное зажигание на ваз-2107

После того, как посмотрев видео по замене зажигания с контактного на бесконтактное и ознакомившись с инструкцией, вы установите блок электронного зажигания, можно приступать к его регулировке. Кстати, настраивать систему зажигания желательно с отрегулированным карбюратором и исправным ускорительным насосом.

Некоторые мастера рекомендуют настраивать БСЗ при помощи стробоскопа, но для классики такой метод не подходит.

Проще всего выставить зажигание, что называется «на слух», и затем отправиться на СТО, где при помощи специального оборудования, провести окончательную доводку.

«Выставить на слух» выглядит так: на работающем моторе не спеша, медленно поворачивайте распределитель (для этого не затягивайте гайку туго при установке) в одну и в другую сторону, т.е. «вперед-назад» и внимательно прислушивайтесь к работе двигателя. Найдите среднее положение, в котором обороты агрегата будут не только ровными, но и самыми высокими.

Но бывает, что до СТО добраться не представляется возможным, и тогда придется выставлять зажигание самостоятельно.

Как регулируется электронное зажигание на ВАЗ 2107 самостоятельно

Наиболее эффективна настройка зажигания во время движения. При этом необходимы определенные условия: отсутствие ураганного ветра, наличие ровного, горизонтального участка дороги и пассажира-помощника в салоне.

Двигатель следует прогреть до рабочей температуры. Набрав скорость до 40-50 км/час и выдержав ее несколько минут, включив 4-ю передачу, резко нажмите педаль газа. «Звон пальцев» должен продолжаться ровно столько, чтобы автомобиль набрал три-пять километров скорости. Если после увеличения скорости, звон исчез, установка зажигания правильная.

«Звон пальцев» — не совсем корректное выражение, ибо пальцы не могут звенеть по определению. На страницах специализированных изданий не заканчивается спор о терминологии процесса – «детонация» или «звон пальцвев». Однозначно, что до детонации лучше не доводить, ибо она способна в кратчайшие сроки разрушить двигатель. Специалисты оговариваются, что речь идет о детонации в малом проявлении. Но раз уж так принято говорить, воспользуемся этими словоформами.

Если же характерные звуки слышны дольше, необходимо повернуть корпус трамблера на 1° по часовой стрелке.

Читайте также:  Как установить картинку на звонок андроид

Случается, что звон пальцев (детонация) слышен меньше положенного времени или вообще не слышен. В таком случае нужно повернуть трамблер против часовой стрелки на 1°.

Эти действия необходимо повторять до тех пор, пока при «тапку в пол» не получите легкий, в течение 1-2 секунд звон пальцев (легкую детонацию).

Источник

RedPower07 › Блог › Установка бесконтактного электронного зажигания на автомобили Ваз 2101-2107, или просто Классика

2. Свечи :
Комплект свечей типа А17ДВР или другой отечественный или зарубежный аналог

3. Катушка зажигания :
Катушка зажигания типа 27.3705 с разомкнутым магнитопроводом.

4. Датчик-распределитель зажигания :
Бесконтактный трамблер с маркировкой 38.3706. Под видом классического, продают трамблер от Нивы. У него маркировка 3810.3706. Внешне он точно такой же, но отличается другими характеристиками центробежного регулятора и другим вакуумником. Покупать такой настойчиво не рекомендуется!

6. Высоковольтные провода :
Из недорогих я рекомендую силиконовые провода TESLA или ЦЕЗАРЬ.

+Если у вас хорошие провода и свечи то их можно не менять +

+ Из инструмента вам понадобится +
1. Свечной ключ
2. Ключи на 8, 10, 12, 13
3. Щуп на 0,7-0,8 мм.
4. Дрель
5. Стробоскоп

1.Меняем свечи на новые, предварительно установив зазор 0,7-0,8 мм.

2.Устанавливаем коммутатор. Наиболее удачное место установки коммутатора на классике, на мой взгляд, показан на картинке.
Для этого сверлим 2 дырки и прикручиваем коммутатор к брызговику аварийным коммутатором вверх. Радиатор коммутатора должен, как можно больше по площади соприкасаться с кузовом, для лучшей теплоотдачи. Коммутатор так же можно прикрутить с помощью саморезов.

3. Снимаем крышку трамблёра и поворачиваем коленвал до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра на трамблёре, а метка на шкиве коленчатого вала и средняя метка на крышке механизма газораспределения примерно совпадут. Ключом на 13 отворачиваем старый трамблёр и вынимаем его. Берём новый трамблёр, снимаем с него крышку и, поворачивая шток вращаем его до тех пор пока бегунок не будет повёрнут в сторону 1-го цилиндра, как на старом трамблёре. Вставляем новый трамблер и слегка наживляем гайку на 13. После этого у вас должно быть примерно так, как показано на рисунках.Далее, поворачивая трамблер вокруг своей оси распологаем его так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране. на картинках показан датчик Холла, а не так, как его надо располагать!)После того как вы установите трамблёр так, чтобы центр датчика Холла совпадал с краем начала выреза окна в экране, можете затягивать гайку крепления трамблёра.

4. Меняем катушку зажигания
Для этого отворачиваем сначала старую катушку, не отворачивая от её клемм провода, приворачиваем новую катушку, берём жгут проводов подсоединяем разъёмы к коммутатору и распределителю зажигания. Чёрный провод присоединяем к массе (эта клемма должна иметь очень хороший контакт с кузовом), красный провод подсоединяем к клемме «К» на новой катушке зажигания, так же к этой клемме подсоединяем коричневый провод от тахометра, снятый со старой катушки зажигания. К клемме «Б» на новой катушке зажигания присоединяем синий провод и «голубой с чёрным», снятый с клеммы «Б» старой катушки зажигания. Следует отметить, что клеммы «К» и «Б» расположены несимметрично на классической катушке и катушке типа 27.3705.

5. Одеваем крышку трамблёра и высоковольтные провода.

Если кто то что то не понял есть ссылка на видео :
