Как правильно подключить аккумуляторы на интернационале

Правильное и надежное подключение аккумуляторной батареи к автомобилю

Автомобильный аккумулятор – источник питания электрических цепей автомобиля. Основное назначение – это подача тока на стартер, который запускает двигатель. После запуска последнего, питание электрических цепей производится генератором. Для того. чтобы разобраться как правильно подключить аккумулятор к автомобилю, нужно ознакомиться с его устройством и рассмотреть, какие бывают типы АКБ.

Типы и устройство источников питания

Как правильно установить аккумулятор на автомобиль

Для того, чтобы установить и подключить источник питания на авто, не обязательно обращаться на станцию технического обслуживания – это можно сделать дома или в гараже.

Нужно придерживаться следующих правил:

Как правильно подключить автомобильный аккумулятор

Чтобы выключить аккумулятор, придерживайтесь следующих рекомендаций:

Как правильно подключить аккумулятор к автомобилю после зарядки

Существует несколько причин, по которым АКБ разряжается. Например, машина стояла на стоянке с включенными фарами или другими электроприборами, или источник питания долго не использовался или хранился при минусовой температуре.

Есть два способа зарядить АКБ:

Когда источник питания полностью зарядился, нужно отсоединить провода от зарядного устройства и подключить клеммы автомобиля к аккумулятору. Сначала подключают плюсовую клемму, а затем минусовую.

В этом видео показано, как правильно устанавливать и подключать аккумулятор своими руками. С этой проблемой может справиться каждый автолюбитель без помощи работников автосервиса.

Правильное подключение источника питания к автомобилю очень важно в обслуживании автомобиля. Так как при неправильном подключении может произойти возгорание проводки или выйдут из строя электрические приборы. Чтобы этого избежать, необходимо соблюдать правила подключения АКБ к автомобилю, а также, обязательно соблюдать меры безопасности при проведении работ с аккумулятором.

Источник

Схема подключения двух аккумуляторов

Способы соединения двух аккумуляторов: последовательное и параллельное

Достаточно большое количество охотников, рыболовов и путешественников, в виду своего хобби, зачастую устанавливают на свои транспортные средства дополнительный аккумулятор. Это необходимо для того, чтобы энергия основного аккумулятора сохранялась, и в дальнейшем можно было уехать с места дислокации без приключений.

Областей применения второго аккумулятора великое множество:

Как правильно соединить два аккумулятора?

Для успешного осуществления данной операции стоит следовать следующим советам:

Итак, постаравшись соблюсти данные рекомендации, можно cделать свой досуг на природе, на рыбалке, в походе или на охоте поистине красочным и незабываемым.

Однако, нужно определиться со способами подключения двух аккумуляторов друг к другу.

Первый способ: последовательное соединение: перемычка накидывается на клеммы: своя перемычка на «минусовые», своя перемычка на «плюсовые», далее оставшиеся две «противоположные» клеммы двух аккумуляторов соединяются между собой, ну а «плюсовые» и «минусовые» провода подключаются к остальной электрической системе транспортного средства.

Второй способ: параллельное соединение: при данном виде соединения двух аккумуляторов, перемычка накидывается следующим образом: соединяются «минусовые» и «плюсовые» клеммы аккумуляторных батарей, далее отводятся от спаренных элементов питания провода, которые подключаются ко всей остальной электрической системе автомобиля.

После того, как аккумуляторы были подключены между собой, следует сделать установить между ними либо коммутатор, либо переключатель.

Этот шаг позволит использовать энергетический ресурс только одного аккумулятора. Например, при выключенном двигателе, будет работать свет автомобиля, или же аудиосистема.

Если же двигатель транспортного средства включен, то энергия, необходимая для работы электроприборов в автомобиле, вырабатывается особым генератором. Но, правда, гораздо сильнее тратится топливо в транспортном средстве, а это, в свою очередь, приводит к возникновению неимоверных расходов на топливо.

Заключение

Подытоживая вышесказанное, стоит сказать о том, что установка периферийного элемента питания в автомобиль, станет прекраснейшим решением. Теперь можно не бояться внезапной разрядки аккумулятора, и последующих проблем с получением искры для зажигания.

Но второй аккумулятор будет эффективен лишь тогда, когда он был установлен и соединен с первым в соответствии с общепризнанными рекомендациями и нормами. Неверно подключенные батареи, станут настоящей головной болью для автолюбителя. При выборе аккумулятора, необходимо ориентироваться не только на размер, емкость и бренд, а также четко понимать назначение аккумулятора и сферу его применения. Например существуют стартерные и тяговые аккумуляторы, предназначенные для разных целей.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Похожее

Выбираем швейную машинку для производства.

Характеристики асинхронного электродвигателя, крутящий момент скольжения.

Работа электрического поля при перемещении заряда. Принцип действия

12 thoughts on “ Схема подключения двух аккумуляторов ”

дебил … аккумуляторная батарея и есть банка последовательных соединенных батарей… банки можно подключать параллельно

Параллельное соединение двух аккумуляторных батарей сила тока в АЧ не увеличивается, если взять две батареи по сто АЧ и присоединить параллельно и останется та же сумма сто АЧ, а последовательно на оборот увеличится, также само как и напряжение. А также можно сделать ИБП независимым от внешнего источника питания.

Т.е. вы учите людей просто так, без всяких развязок соединять батареи? )))

Люди- не вздумайте повторять эти простые решения!
2 АКБ надо развязывать между собой.

Бред написал. При параллельном соединении напряжение(вольт) неизменно, сила пускового тока (ампер) и емкость (ампер/час) увеличатся. Учи физику хотя-бы на начальном уровне или хотя-бы подключи две батарейки и померяй ток. А так, подключайте два ОДИНАКОВЫХ НОВЫХ акб без развязки и не парьтесь. На многих старых автомобильх такая система с завода.

Подключение акб как параллельно так последовательно можно, но осторожно.
Сергей а еще глубже капнуть не хотите, а то блеснули умом да не по делу, автор взял акб как за 1 единицу, а не его составляющие. Так что 2 акума это 2 единицы акб, а не 12(образно) контейнеров с положительными и отрицательными пластинами сепаратором электролитом и 10 перемычками.
Олег тебе Евгений правильно написал, перед тем как молвить почитай физику и протестируй сам.
Дима, а тебе никогда не «ПРИКУРИВАЛИ». там тебе что развязку делают или каждый возит с собой блочек «ура 200».
Можно а порою даже нужно подключать так аккуммы учитывая их износ в первую очередь, если для повседневного использования тут с дмитрием соглашусь лучше развязать их хотя бы диодами на 100А.

— не хилая бомбочка получится 🙂

Источник

Сообщества › Организация Лагеря › Блог › Еще один способ развязки аккумуляторов.

С таким вот синдромом собаки Павлова радостным настроением, предвкушая покупку Боинга за рупь, я и забрел в очередной Алишный магазин, торгующий всяким-разным авто-мото-внедорожным хламом, и неожиданно наткнулся вот на какое устройство.
ru.aliexpress.com/item/40…269583.0.0.4cd37031tZZIgQ
Да-да. Это же оно самое — устройство согласования (или устройство развязки) двух аккумуляторов. Тема близкая и больная для всех владельцев кемперов и всех владельцев внедорожников с лебедкой.
Что люди обычно используют для этих целей, кроме механической коммутации? Ну, прежде всего, УРА-400, либо прочие вариации на эту тему с использованием силового твердотельного реле Gruner 750H.
Лично меня все прежде виденные варианты не совсем устраивали, под мои конкретные задачи и локальные условия.
Поясню, почему.
Основной, стартерный аккумулятор у меня AGM, 75Ач. Дополнительный, кемперный, тоже 75Ач, но он гелевый, допускающий глубокую разрядку. Генератор автомобиля на 180 А, и заряжать он может оба аккумулятора одновременно или поврозь, ему не страшно.
Основная бортовая сеть автомобиля висит на AGM аккумуляторе, а вот все дополнительное оборудование, заточенное под кемпинг, висит на гелевой батарее. Это компрессорный холодильник на 60 литров, стояночный отопитель, походный свет, походная мультимедиа, выходы на питание дополнительных устройств от 12 вольт. То есть вроде все как положено – стартерная батарея на стоянке не при делах, ее задача только заводить авто.
Но подпитки стояночной, дополнительной сети от генератора, при заведенном движке, не происходит. На дополнительном аккуме, напомню, даже в пути висит холодильник с запасом еды на неделю. Стратегические запасы. А ведь емкость гелевого аккумулятора не безгранична, и его тоже приходится подкармливать. На стоянке — да, пожалуйста — либо от интегрированного солнечного контроллера Victron Energy Blue Solar с панелями на крыше, либо от интегрированной же девятистадийной зарядки Сорокин 12.94, подключенной к входной розетке 220 вольт на бампере авто. А в пути — только включением этого холодильника в специальный прикуриватель, который у меня работает без ключа в замке зажигания. Тогда при ночевке в поле приходится оставлять холодильник запитанным от основного аккумулятора, что не добавляет спокойствия сну, либо надо его переключать в другой прикуриватель, который запитан от второго аккумулятора. А это уже неудобство и отход от концепции обладания автомобилем, в котором будет предусмотрена защита от дурака на все возможные случаи.
Для исправления ситуации, я соорудил мостик между двумя раздельными бортсетями, на диодах Шоттки. Не понравилось. Да, второй аккумулятор стал заряжаться в пути, и вроде как цель была достигнута. Но, во-первых, он стал получать зарядку от генератора сразу же, с момента заводки авто, что идеологически было неверно – надо было дожидаться достижения порога зарядки основного аккумулятора после работы свечей накаливания и стартера, и только потом переключать на дополнительный. И во-вторых — диоды оказались слабоваты, и потребовали для себя радиаторов. Получилось как инвалид на костылях, некрасиво, громоздко, невиброустойчиво.
В обратную же сторону, то есть от солнечных панелей или кемпинговой электрической сети, во время стоянки, основной аккумулятор все равно не заряжался, что вроде бы не так важно, но хотелось бы, что бы и оно было.

А тут вчитался я в описание лота на Али, призадумался, да и заказал.

Установил, и теперь могу сказать, как оно реально работает после соединения по прилагаемой схеме.
Заводим мотор. Генератор начинает пополнять заряд основного аккума. При достижении на нем ( и клемме Start Batt) напряжения 13.3 В, загорается красный светодиод на корпусе, появляется напряжение на клемме Second Batt, и начинается подпитка второго аккумулятора. Если второй аккумулятор был сильно просажен, и в момент его подключения напряжение бортовой сети снизится до 12.8 В – светодиод погаснет, второй аккумялятор отключится, и продолжится зарядка только первой батареи. Поднимется сеть до 13.3 – снова включится зарядка второй батареи. И будут подаваться импульсы на вторую батарею до тех пор, пока на ней не будет устойчивых 12.8 В. После этого две батареи будут заряжаться одновременно. Либо разряжаться, на внешнюю нагрузку, причем ток нагрузки будет делиться между двумя аккумуляторами. И этот ток может быть 125А, сколь угодно долго, либо 140А в течение 15 минут.

Выключаем мотор. Две батареи остаются соединенными параллельно до тех пор, пока напряжение на одной из них не понизится до предустановленного порогового значения 12.8 В. Это полезно при работе автономного отопителя или стационарного инвертора. Две подключенные батареи по 75ач, итого 150ач, отопитель за ночь не высадит. Как только одна батарея просела – красный светодиод гаснет, и две батареи становятся независимыми друг от друга. Стартерная остается в том состоянии, в котором она была на момент размыкания, дальше мы бесчеловечно высаживаем батарею глубокого разряда.

Что будет, если за время стоянки мы подсадили основную батарею частыми включениями света в салоне или еще чем-то подобным? То есть если при включении зарядки от солнца, напряжение бортовой сети просядет ниже 12.8? Правильно – будет все так же, как я написал ранее, применительно к дополнительной батарее. Сперва зарядится до уровня 13.3 дополнительная, потом будет импульсная подпитка основной до момента, когда перестанет проседать напряжение в бортовой сети от повышенного потребления тока основной батареей, а потом начнется зарядка основной батареи постоянным током.

Наверное, это функция с блокировкой чересчур избыточна для данного устройства, но хорошо, что она в принципе есть. Я для себя наметил несколько сценариев ее использования. Пример 1 : когда солнца не сильно много, или по прогнозу скоро дождь, и поэтому хочется за остаток времени зарядить солнцем дополнительный аккумулятор по максимуму. Пример 2: если вы холодной зимой демонтировали дополнительный аккумулятор из его места установки. Причина — не предполагается у вас в ближайшие сутки длительной поездки с автономкой, а просто так возить гелевый аккум зимой не рекомендуется. И чтобы в этом случае не висел у вас в лотке от снятого аккумулятора силовой провод, на котором при заведенной машине появляется до 140 А тока, во избежание пожара лучше сделать тумблер, замыкающий желтый провод на массу, обесточивая таким образом висящий силовой провод.

Пока не проверял, но подозреваю, что брошенный на массу желтый провод будет блокировать не только зарядку, но и разрядку «дальнего» аккумулятора. Для того, у кого в кемпере стоит 200Ач, использовать стартерный аккумулятор нет нужды, и ему этот тумблер блокировки тогда точно пригодится для принудительного разделения цепей starter — house.

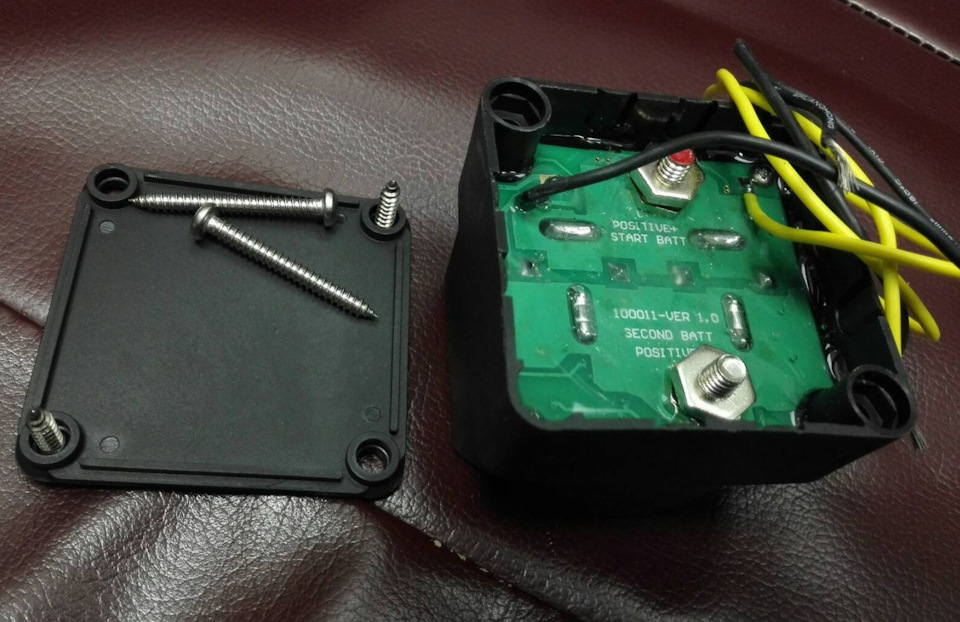

Что еще можно добавить про покупку? Сделано качественно. Корпус достаточно толстый и жесткий, все залито компаундом. То, что под компаундом, защищено по IP67. Можно подтянуть два силовых провода с наконечниками, прикрутить на хорошие серебрёные клеммы, закрыть крышкой и кинуть как угодно, не опасаясь, что может коротнуть – все контакты останутся внутри, под крышкой. Этой силовой коробке присвоен IP65. Можно после этого все в сборе в с проводами залить силиконовым герметиком, закрыть крышкой и забыть про этот блок. А можно всю конструкцию в сборе прикрутить на твердое основание, длинными винтами через все тело. Не оторвется.

Коммутация происходит с помощью силового реле (негромко щелкает внутри коробки). Греется несильно.
Когда горит красный светодиод (режим ожидания) – ток потребления около 8.5 мА. Когда светодиод погас и реле отпустило – устройство не потребляет ничего.
Внутри точно есть пара диодов Шоттки – падение напряжения между двумя силовыми клеммами составляет 0.2 В при зарядке с любого конца. В моем случае это дает автоматическое согласование уровня зарядного напряжения при работе от бортового генератора (основная батарея получает 14.4 в пике, гелевая – 14.2 ). А если запитываемся от солнца или от стационарной зарядки – задействованы предустановки солнечного контроллера и многостадийного зарядника.
К слову сказать, у устройств на базе Грюнера нельзя смешивать два аккумулятора разного типа — на них будет идти одно напряжение. Основному аккумулятору это не важно, а вот повышенное напряжение для гелевого будет означать закипание и снижение срока его жизни.

Данное устройство не будет интересно для владельцев УАЗиков с лебедкой – маловат коммутируемый ток.
Но для кемпероводов – самое то. Ток достаточен для запитывания 1.5 квт инвертора, а больше нам в автономке и не надо.
Покупкой доволен и могу ее рекомендовать.

Добавлено спустя 9 месяцев: Все работает как надо, про необходимость нажимания каких-то кнопочек, переключателей, слежение за уровнем зарядки обоих аккумуляторов — ЗАБЫЛ. Полная автоматика, как она должна быть. Батареи всегда полные, отказа не было ни разу.
