Как подключить стеклоподъемники на рено кенго

Электростеклоподъемники и люк крыши Renault Kangoo / Nissan Kubistar с 1997 года (рестайлинг 2003 и 2005 годов)

16. Электростеклоподъемники и люк крыши

Переключатели передних стеклоподъемников на двери водителя

Снятие переключателей передних стеклоподъемников на двери водителя

1. Выверните винты крепления облицовки (1) и (2).

2. Снимите облицовку.

3. Разъедините разъемы.

4. Отсоедините переключатели.

Установка переключателей передних стеклоподъемников на двери водителя

Установка производится в порядке, обратном снятию.

Электродвигатель привода люка крыши

Снятие электродвигателя привода люка крыши

1. Снимите обивку крыши.

2. Разъедините разъем электродвигателя.

3. Выверните болты крепления электродвигателя (1).

4. Снимите электродвигатель.

При неисправности электродвигателя привода люка крыши люк можно перемещать (2) вручную шестигранным ключом на 4 мм.

Установка электродвигателя привода люка крыши

Перед установкой электродвигателя убедитесь, что направляющая балка установлена параллельно механизму привода люка крыши.

Установка производится в порядке, обратном снятию.

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

Читайте также:  Как подключить мультискрин ростелеком на телевизоре самсунг

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Читайте также:  Как подключить ватсап на андроид бесплатно на русском языке

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Установка доводчика стекол

1 сообщение в этой теме

Рекомендуемые сообщения

Sunsetpeople 2

Sunsetpeople 2

Прежде чем ставить доводчик, внимательно ознакомьтесь со схемой. У нас на опускание водительского ЭСП импульсный режим. Если не хотите его лишаться, можете дальше не читать, ибо с ним установка не возможна.
Внимание! Реле ЭСП стоят только на пассажирские двери!

Итак моторы ЭСП у нас управляются минусом. Схему блока доводчика надо подключать соответствующим образом.
Пришлось кромсать всю проводку и ставить 2 развязывающих реле на опускание и поднимание стекла. Импульсный ЭСП ушел в небытие и хорошо (отстойная функция), зато теперь работает автоматическое поднятие стекол от ЦЗ (брелка сиги).

ЗЫ.
Если кто то хочет переделать импульсный режим на поднимание, что гораздо полезней- нужно в разъеме кнопок переставить два провода (самые тонкие с полосками №4 и №5 по моему), разбирается просто на защелках. не пытайтесь просто вырвать их оттуда. А так же разрезать и поменять местами провода на двигателе ЭСП. Я эксперементировал данным образом- все работает.

Вот эти два реле, управление по минусу:


Поставил перемычку на 30 и 87 контакты, так как питание на моторах нужно постоянное.

Но затем я разобрал реле и припаял к 30 и 87 контакту проводок, чтобы не портить реле, очень уж они качественные.

Теперь по поводу подключения в двери:

1. +12В к желтому проводув жгуте кнопок через заводское реле ЭСП и предохранитель
2. масса к черному проводу в жгуте проводов кнопок ЭСП
3. импульс управления +12В оранжевый провод блока к зеленому проводу ЦЗ в жгуте замка двери.
4. желтый провод на который подается +12В при включенном зажигании можно подключить к одному из проводов от кнопок ЭСП, которые мы обрезаем для подключения к реле. Он нужен для того чтобы при включенном зажигании модуль не работал.
То есть кнопки мы подключаем к катушкам реле (они замыкают на массу), а два остальных из разъема двери болтаются без назначения, используйте любой.не забудьте второй изолировать.
5. Провода, которые идут от ЦКБС на моторы импульсного блока можно не изолировать, на них нет напряжения.
6. Провода разъема мотора ЭСП водительской двери подключаем к 30-м контактам развязывающих реле.

Ручной режим работает так же как обычно, единственно если вы сидите в салоне в заглушенном авто и решили закрыть изнутри ЦЗ, доводчик можно остановить, нажав на кнопку ЭСП.

Читайте также:  Как подключить постоянный конденсатор

Схемы не выкладываю, у всех они надеюсь есть! Схемы вам понадобятся:
— схема управления ЭСП
— схема разъем кнопок
— схема разъем мотора

Источник

Renault Kangoo «🇫🇷 Пуфик » › Logbook › Установка центрального замка 1 часть.

Очень рад, что мои записи не проходят мимо и кому то они все же нравятся. Так же все, что мною пишется сейчас, сделано и установлено пару месяцев назад. К сожалению, так получается из-за бональной нехватки времени. Но этот пост, будет разделен на две части, так как до сих пор девайс полностью не инсталлирован. Все должно было быть просто, но как всегда, что-то пошло не так и я в поисках нужных запчастей…

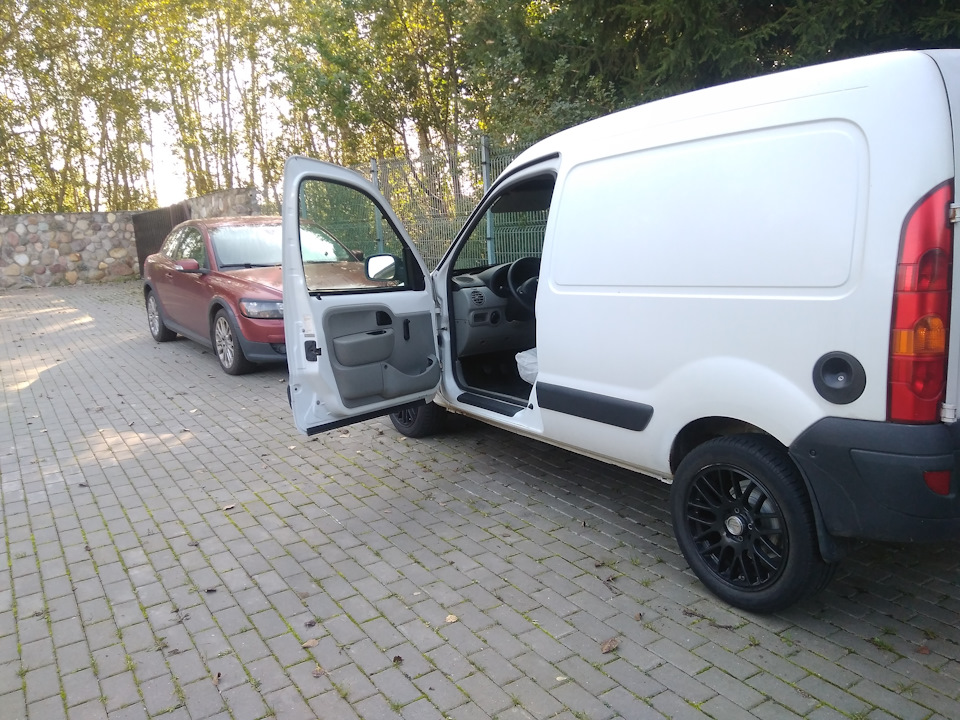

Утром, в конце сентября было солнечно и тепло. В моей стране это почти странно, по-этому было принято, впендюрить какой-нибудь китайский ништяк. Их у меня много заготовлено, но устанавливаются по мере необходимости и удобства, а тот кто оббегал машину, чтобы открыть четыре замка, точно поймет меня!

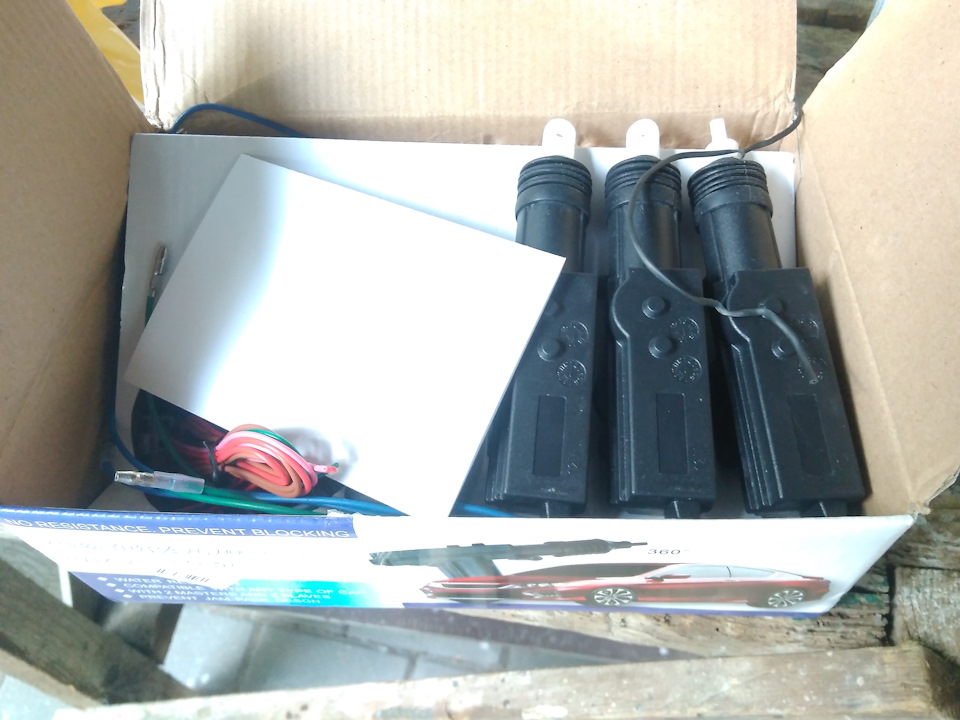

Куплен в Китае «незадорого» комплект центрального замка, со всем необходимым в комплекте.

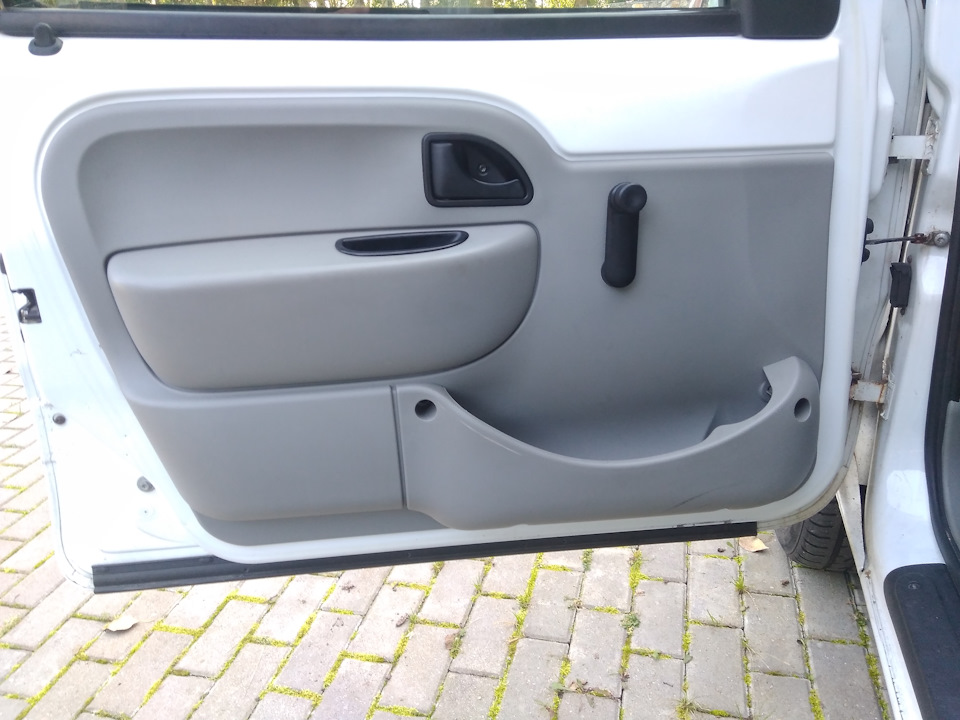

Начал с основных дверей.

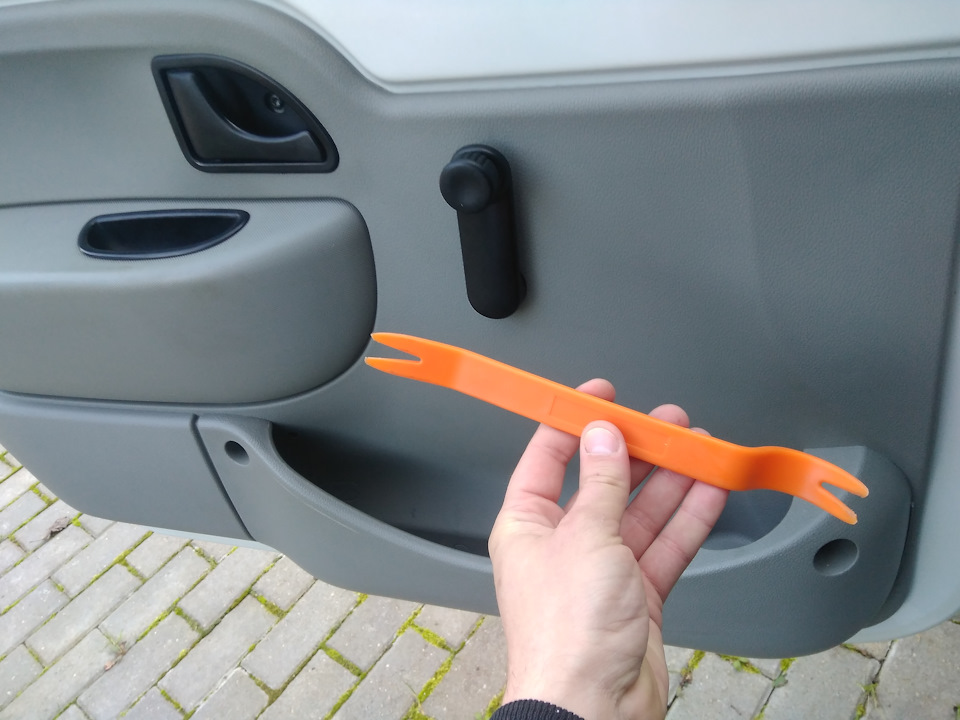

Для того, чтобы снимать пластиковые обшивки, клипсы и прочее, давно был приобретен комплект монтажек.

С их помощью, я сэкономил много денег, а стоимость их в том же Китае 2-3 бакса. Подумываю купить металлические, так как использую часто, а пластик не так долговечен как хотелось бы.

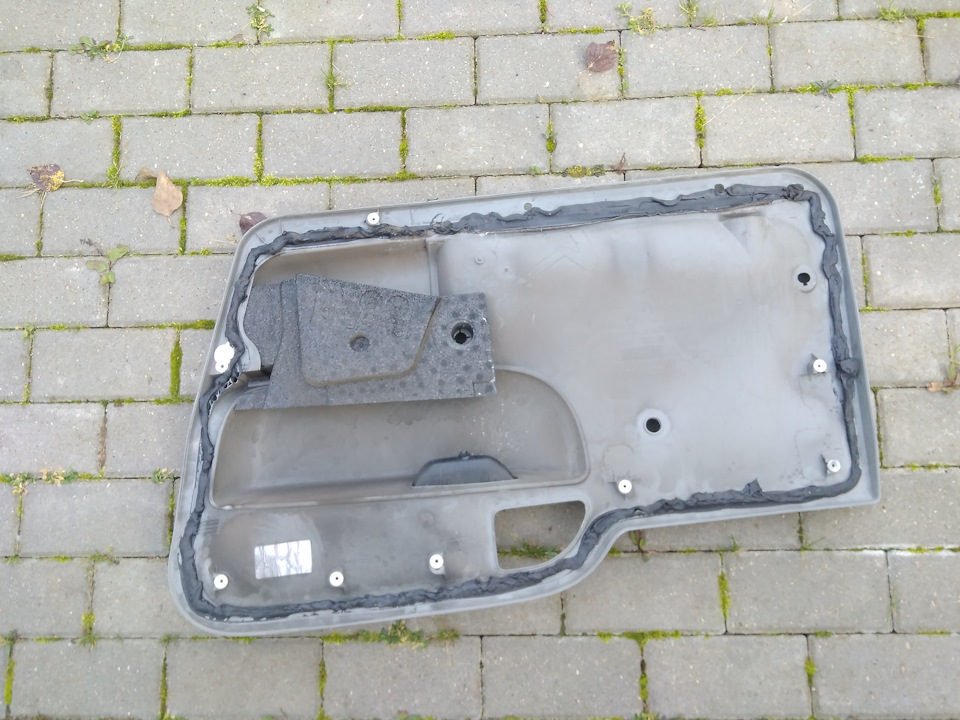

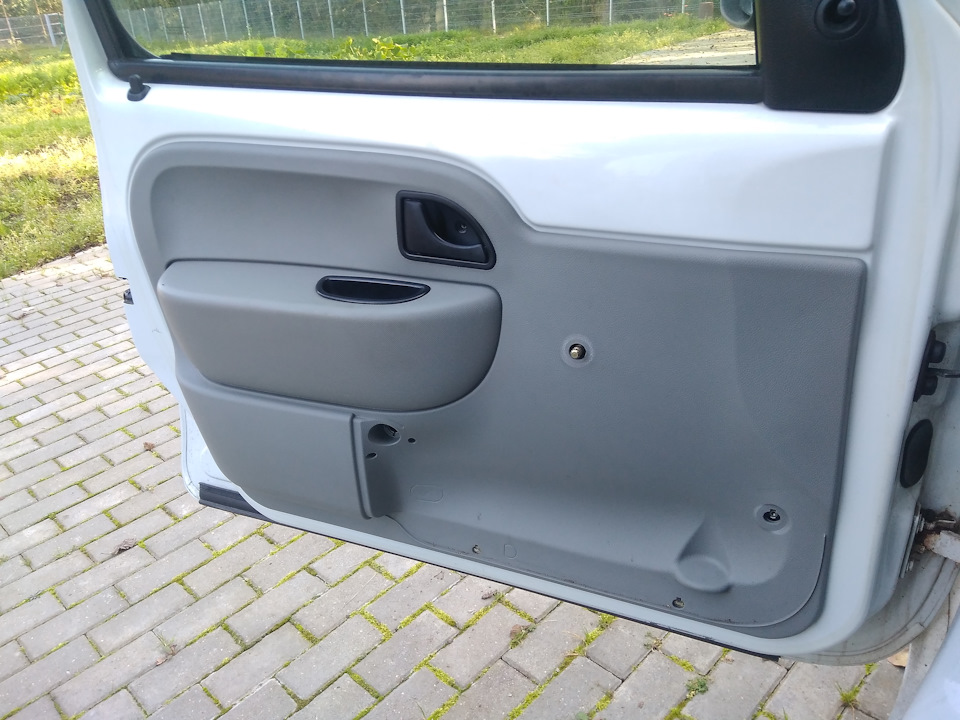

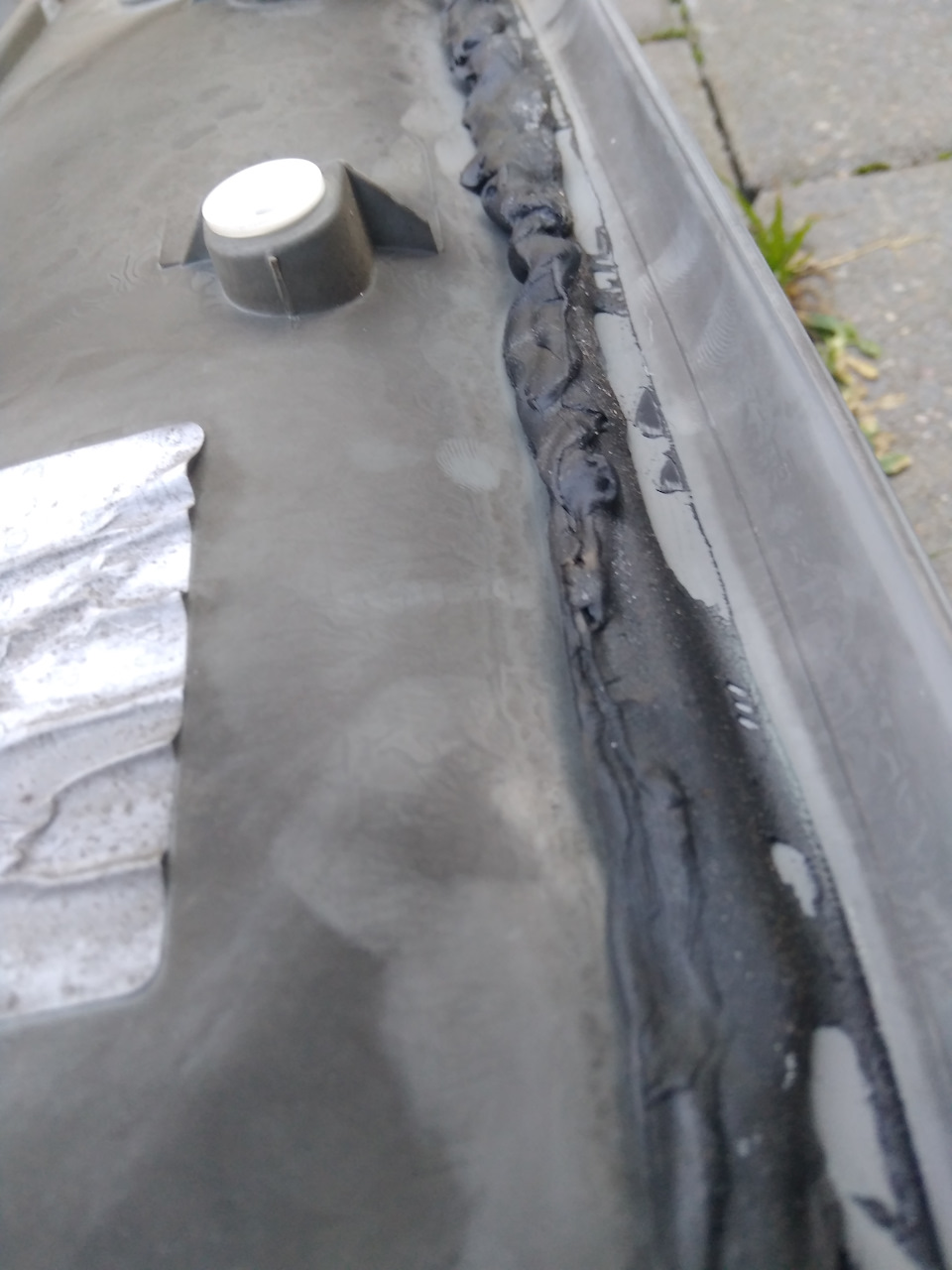

Тут вроде бы все просто, поддеваем монтажкой ручку «»весла» и стягиваем, снимаем карман, ручка притягивания на 15 торксе, ручка отпирания на 30 торксе, вот и все! По такому принципу, может на пару болтов больше, снимаются все обшивки, единственный нюанс, обшивку нужно тянуть вверх, так как она держится за корпус двери вдоль всего стекла. А тут я все выкрутил, пошатал обшивку, а она вообще не двигается. Долго смотрел, где забыл что-то выкрутить, но так и не нашел! Всунув четыре монтажные планки, попытался применить грубую силу и оттянуть. И о чудо, отслоилось пару сантиметров. Оказалось, обшивка держится на «колбасном уплотнителе», который очень хорошо приклеен.

Хоть бы один «хороший» человек в своей записи сказал об этом, так нет же. Допускаю, если обшивка когда то снималась, это не доставит таких хлопот, но сомневаюсь, так как снимал за двое суток раз шесть и стало немногим легче.

Ах да, возможно погодные условия также влияют, не рекомендую работать с любым синтетическим материалом в холод, если не поломаете, точно задолбаетесь.
Короче снял я ее…

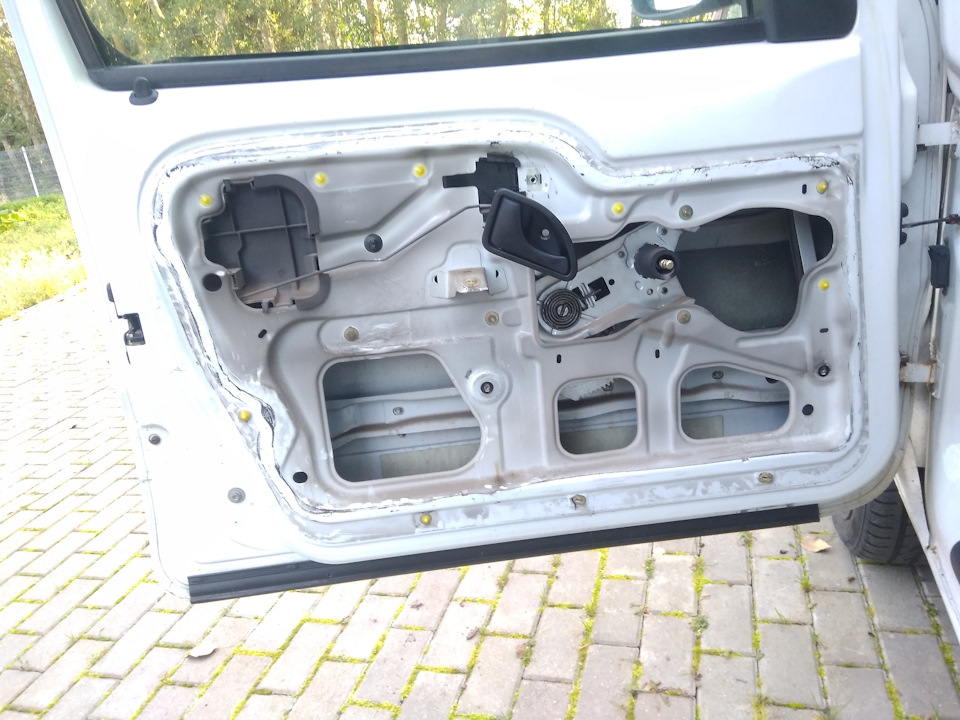

Грязи тьма-тьмущая. Устранил уже после вживления механической части.

Кстати, стоит упомянуть по поводу механизма. Если у многих бюджетных машин идёт видимая «палка» открытия дверей, здесь добраться до него сущий АД!
