Как подключить монитор в машине к камере

Chrysler Pacifica 3.5AWD Бегемот in black › Бортжурнал › Подключение камеры к любому штатному монитору (за 1.5$)

Если кто то еще помнит, то ранее я уже публиковал свои мысли о том как можно было бы (или я хотел бы) подключить ккамеру заднего хода и мультимедиа к штатному монику Камера ЗХ+ прочие плюшки (теория. часть 1) в Chrysler Pacifica и Камера ЗХ+ прочие плюшки (теория. часть 2) в Chrysler Pacifica.

Так как у меня в приборке стоит уже родной моник, то решил попробовать по первой схеме. Заказал с китая конвертер из AV в RGB. Через 3 недели он был уже у меня. Проверил дома на монике от компа. Всё отлично работает, разрешений куча. Можно автомобильную камеру как внешнее наблюдение подключить к монитору компа ))).
Залез в багажник, снял фишку с навика и обрезал нужные провода. Нам нужны только R, G, B, Csync. Остальные оставляем и вставляем фишку обратно, что бы можно было включать монитор кнопкой с приборки (navi или Enter ) и отключать если не надо Cancel.

Вот после этого я пошел читать про видеостандарты штатных мониторов. И оказалось, зря я купил себе конвертер AVtoRGB. В компьютерном видеосигнале оказывается частота строк почти в 3 раза выше чем в штатном автомониторе ((( А это уже совсем бюджетно не исправишь (можно конечно собрать из телевизионных микросхем аналог блока цветности, но возиться пока как то нет времени).

Но камеру то хочется! Не зря же она почти 4 года в сарае валяется ))).
Посидел я, порылся в даташитах разных микросхем и нашел очень замечательный для себя выход!
Берём 1 микросхемку LM1881+ 2 резистора и 2 конденсатора (цена за всё 3 бел.рубля/1.5$), паяем на коленке и подключаем. Микросхема чудесным образом умеет выделять композитный синхросигнал из видеосигнала. Питается микросхема от 5-12В, я разобрал старую автомобильную зарядку для мобилы и подцепил её на лампу заднего хода вместе с камерой. Теперь схема работает при включении задней передачи.
Синхру нужной частоты мы получили, но нужно еще подать и RGB. Берём 3 резистора по 150 ОМ и делаем из них делитель (одну сторону спаиваем вместе и подаем на эту спайку сигнал с камеры, а другие 3 ноги резисторов подрубаем к проводам R, G и B соответственно.

Источник

KIA Cerato › Бортжурнал › Установка зеркала заднего вида с монитором + подключение камеры переднего вида

Всем привет, рассказ пойдет об установке зеркала заднго вида со встроенным монитором, подключении камеры заднего и установке камеры переднего вида.
Вобще для парковки задним ходом у меня имелась камера заднего вида и монитр встроенный в солнцезащитный козырек ссылка, но врезультате неострожного демонтажа козырька был порван и так уже поврежденный провод встроенного монитора

Читайте также:  Как подключить xbox 360 slim к монитору компьютера

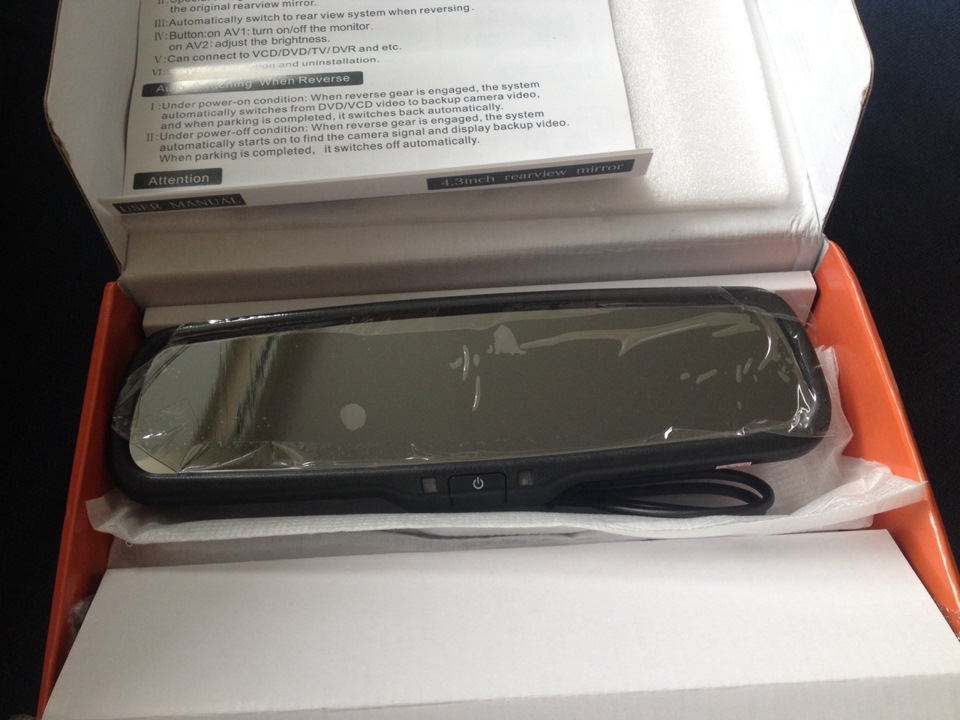

не много поискав в инете замену проводу, я решил таки заказать из китая зеркало заднего вида со встроенным монитором, ну и раз уж на то пошло, заказал дополнительно еще одну камеру для парковки передним ходом. Месяц ожидания и все у меня в руках.

Выбрал свободный день и приступил к установке:

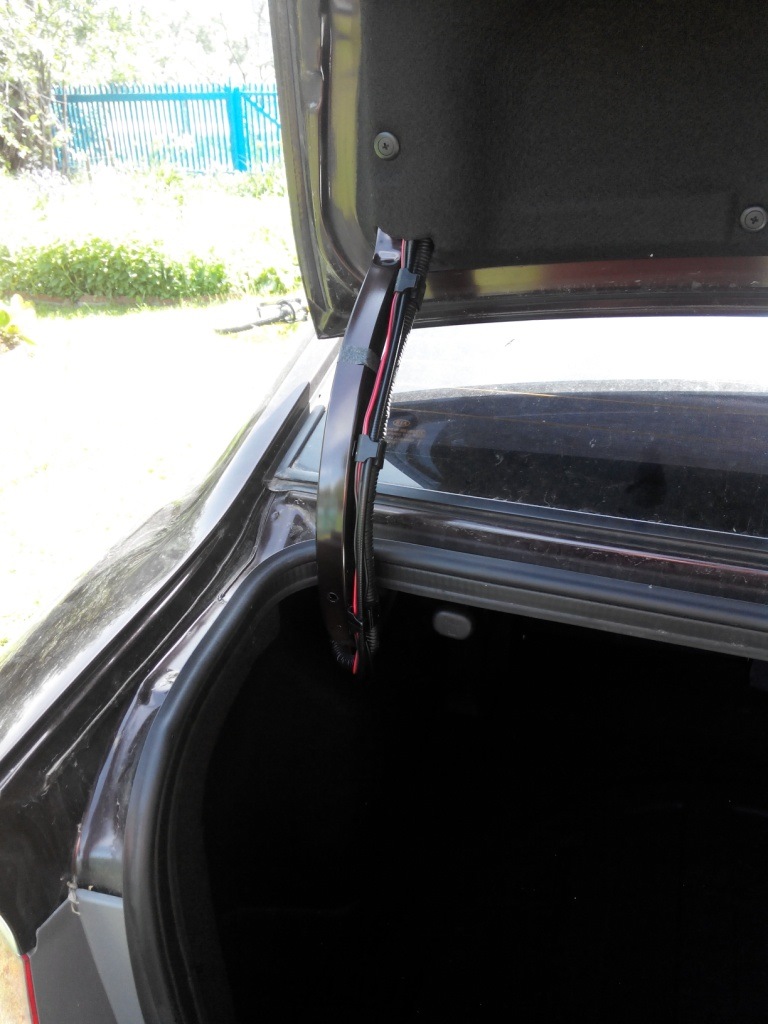

Первым делом решил переложить видеокабель от задней камеры с левой стороны, на правую, так как вся коммутация проводов была запланирована сбоку под правой стороной торпеды. Параллельно возникла идея запитать камеру переднего вида на задние противотуманки, так как ими я не пользуюсь вообще, а колхозить дополнительную кнопку для включения передней камеры я не хотел — соответственно потащил кабель питания через всю машину к переднему бамперу. Решение спорное конечно, но я очень доволен.

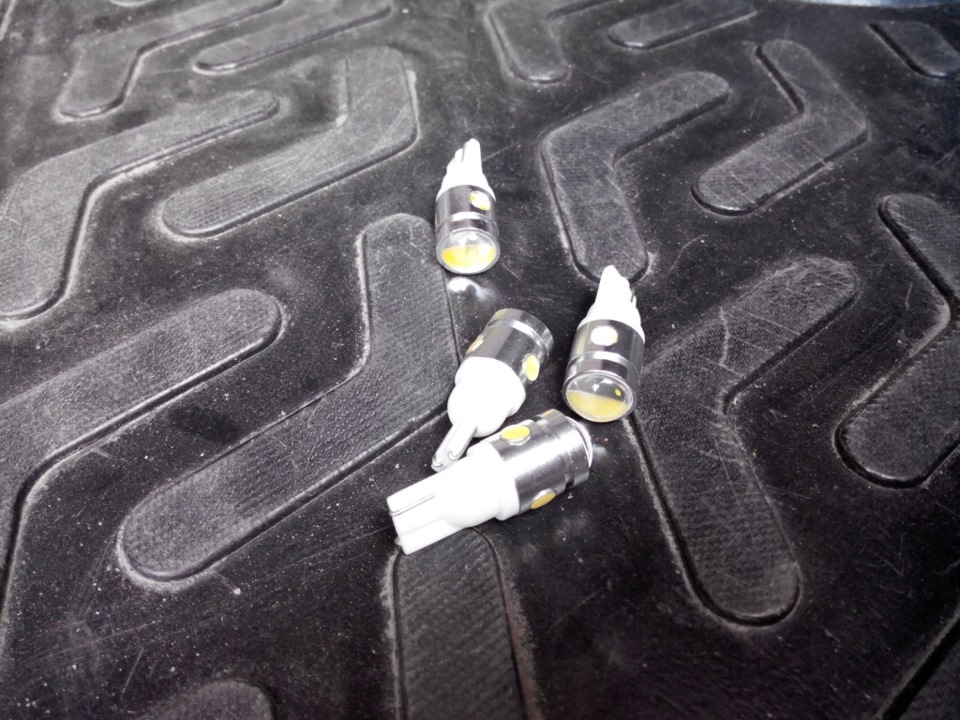

сразу же поставил купленные ранее светодиодные лампы в фонари заднего хода

поставил, проверил и сразу же вернул на место штатные))). Эти хуже светят + свет в синеву отдает

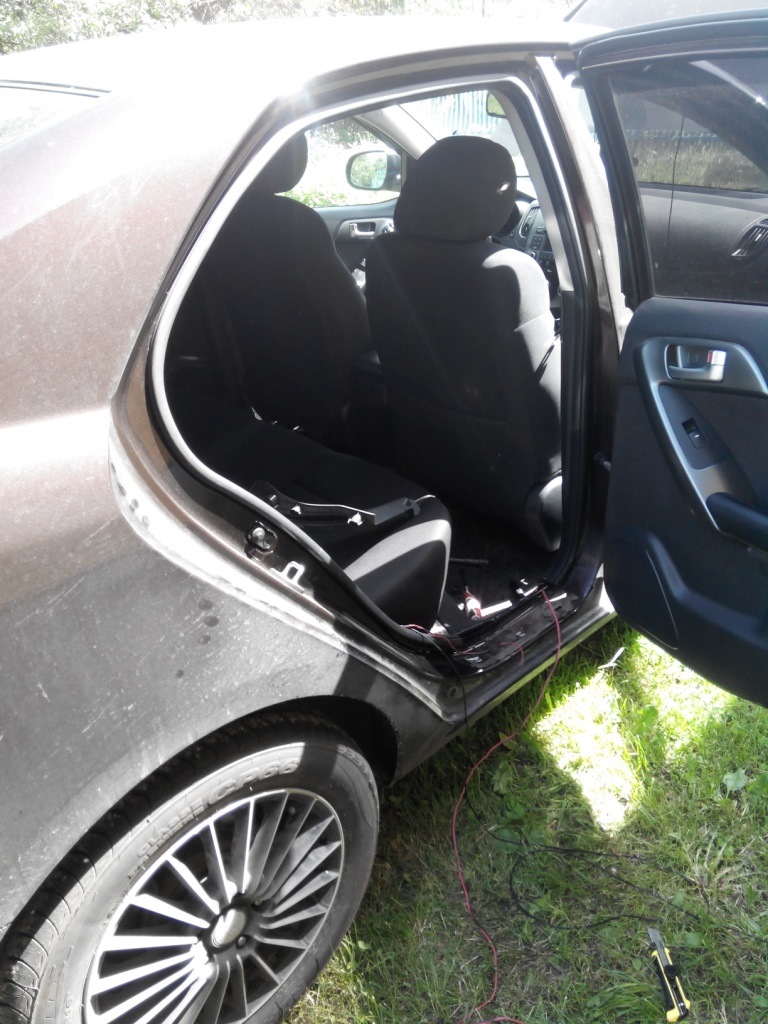

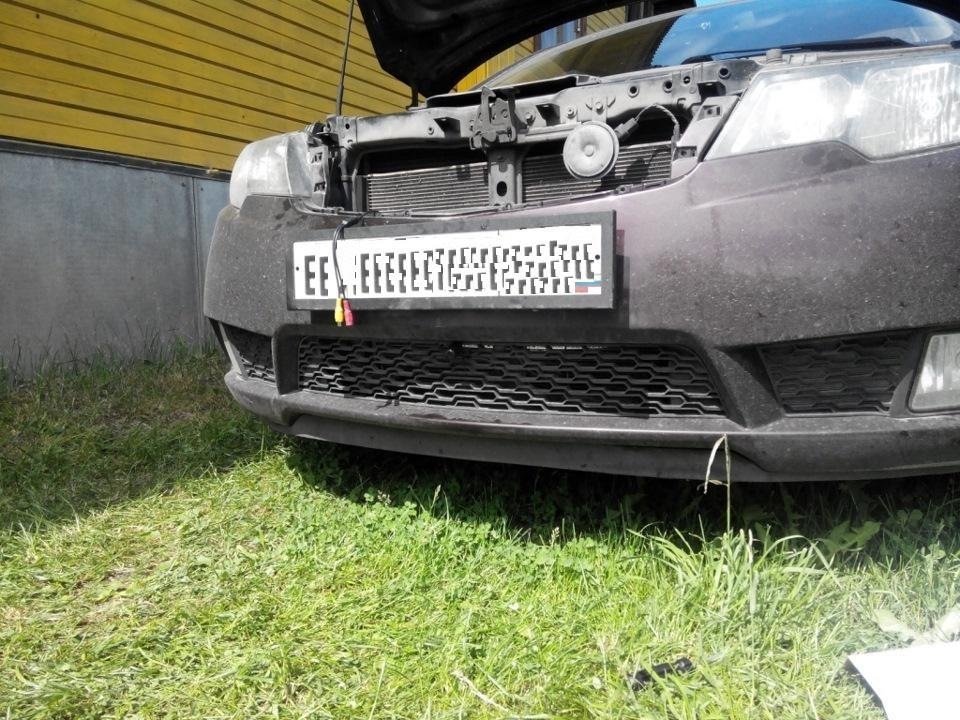

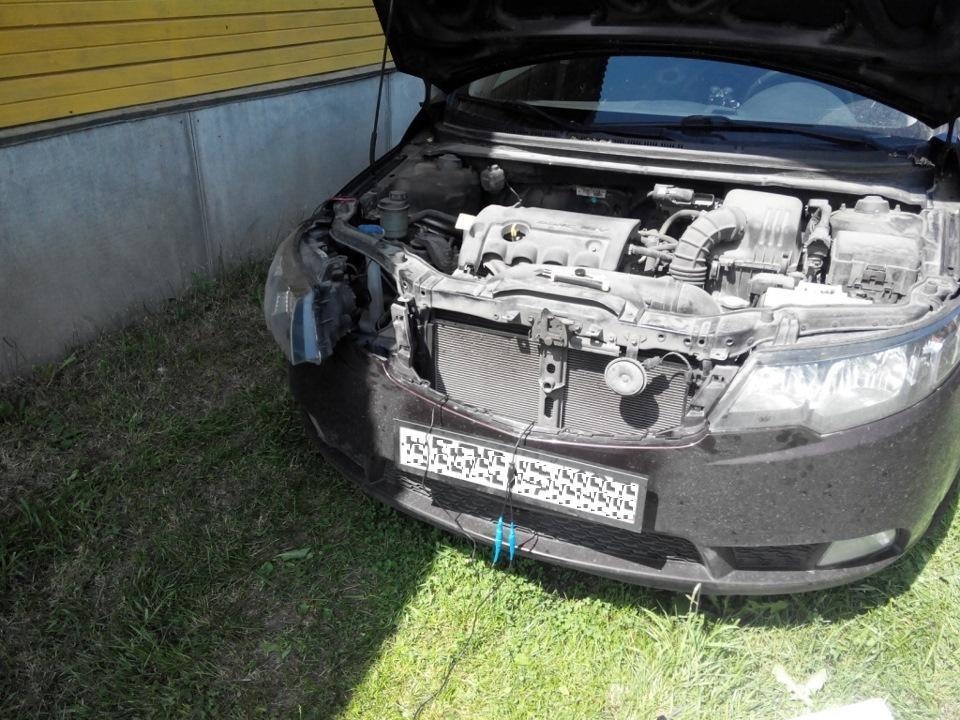

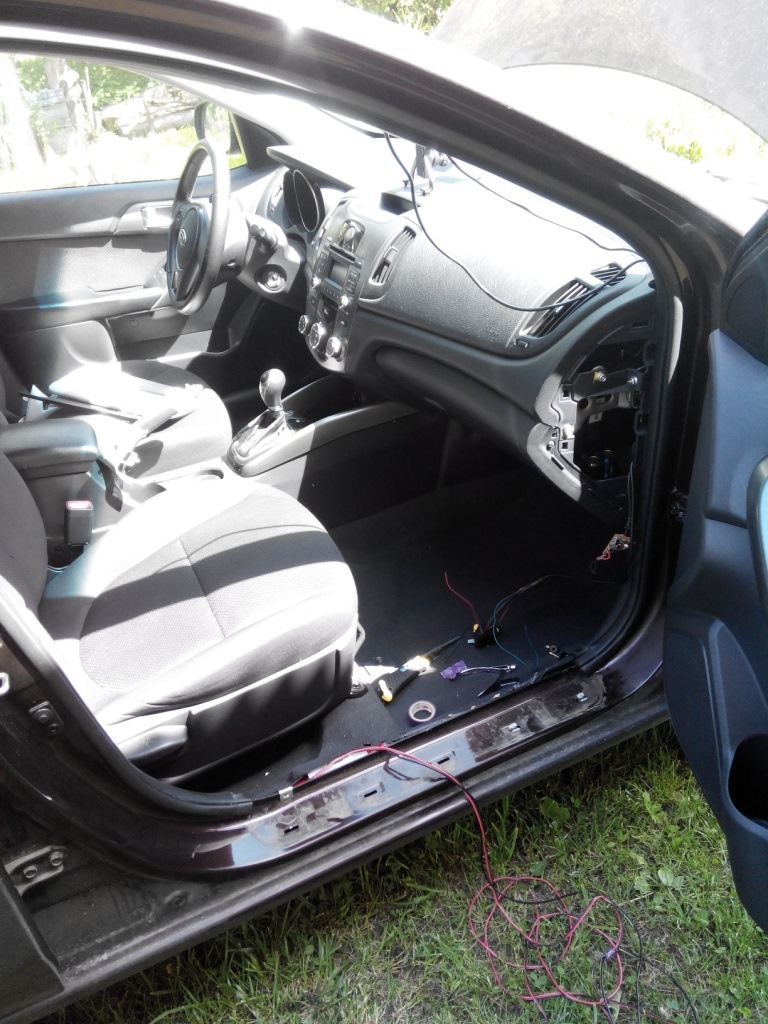

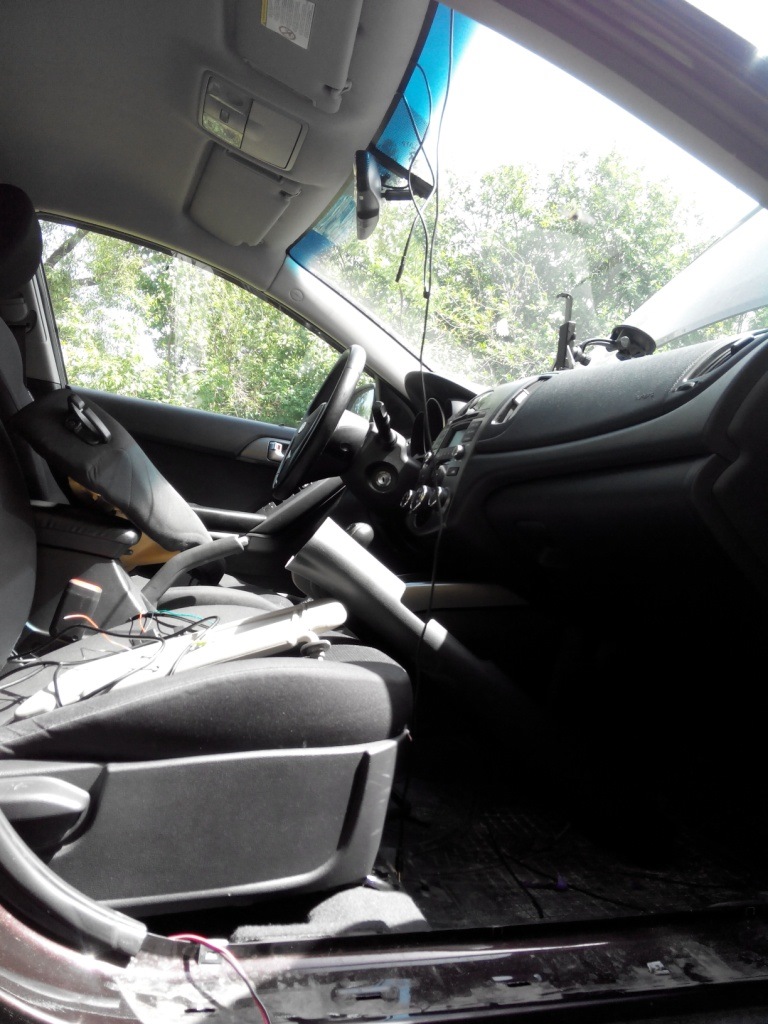

протянули по салону, далее ставим переднюю камеру и тащим все провода из под капота в салон

ставим само зеркало

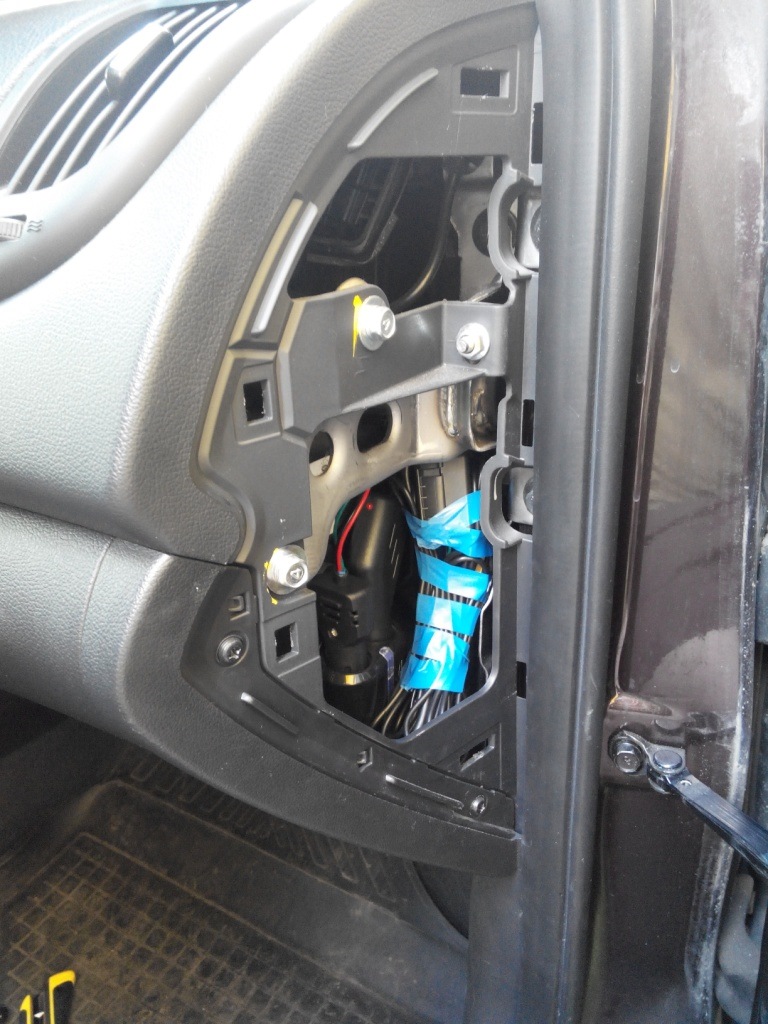

и после этого весь полученный пучок проводов коммутируем и аккуратно укладывам под крышку торпеды

по поводу этой крышки справа от торпеды — я где то на форуме читал, что под не находится кнопка отключения передней подушкм безопасности, для того, чтобы кресло децкое возить спереди, но нет там ничего.

Работа закончена, полный радости проверяю: задняя камера работает, передняя нет(((
В результате нехитрых манипуляций был диагнастирован брак камеры переднего вида — мляяя, писец…, ну да ладно. Купил аналогичную камеру уже в Москве в 2 раза дороже и не без труда (так как монтировалось все на века) заменил ее.

Источник

Схему Подключения Заднего Задней Камеры К Монитору

Чувствительность съемки.


Для проводного соединения нужно будет частично разбирать салон и багажник. При выборе камеры нужно учитывать несколько важных моментов: Угол обзора.

Обычно камеру подключает к задним фонарям.
Подключение монитора и камеры заднего вида (быстрое подключение, проверка)



Несмотря на свою действенность, он недостаточно информативен.

Для этого потребуется специальный модуль. Для своей работы приспособление требует наличие Android 6.

Для этих водителей выход может заключаться в подключении 2 камер заднего вида.

Более подробно рассмотрим классический вариант подключения. Места соединений должны быть отменно заизолированы.

И также она выключается в момент отключения задней передачи.

Монитор 5 дюймов для камеры заднего вида 800х480

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.

Читайте также:  Как подключить услугу найти абонента билайн

Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.

Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.

Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость.

Однако не всем подходит подобный метод.

Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

Способ передачи сигнала.
Подключение камер заднего вида к планшету

Система контроля неисправности лампа

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?

Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. Камера заднего хода автоматически отключается при отключении заднего хода.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.

Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”


Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.

Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Варианты установки

Это всем известные как тюльпаны. Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.

Читайте также:  B7s g09 b03 t01 как подключить программатор usbdm

Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.

При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.

Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.

Как подключить камеру заднего вида к зеркалу с монитором

Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.

Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Процесс установки

Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.

Поколения Субару Forester Бампер Бампер задний Бампер фронтальный Усилитель бампера Усилитель бампера задний нижний Усилитель бампера задний верхний Усилитель бампера фронтальный нижний Усилитель бампера фронтальный верхний Решетка фронтального бампера Решетка фронтального бампера Решетка фронтального бампера левая нижняя Решетк Нам понадобится и то и другое. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Автолюбители считают более практичным использовать дисплей одного из существующих устройств.
