Настройка IP камеры Ubiquiti Aircam
Еще одной особенностью IP камеры AirСам является наличие в комплекте бесплатного программного обеспечения AirVision, обладающего кроме основных функций еще богатыми аналитическими свойствами.
Однако разобраться в англоязычном интерфейсе этого программного продукта, особенно новичкам, не знакомым с операционной системой AirOS, установленной в других технологических решениях компании Ubiquiti Networks, по началу будет не так то легко, поэтому мы решили опубликовать на нашем сайте пошаговую инструкцию по настройке IP камеры AirCam.

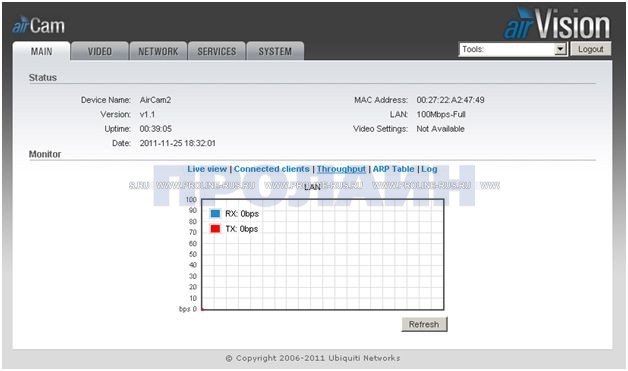

После того, как мы узнали IP-адрес камеры, набираем его в адресной строке браузера. Вся программа AirVision работает и настраивается из под браузера. В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt (логин), ubnt (пароль). После успешного ввода, мы попадаем на первую вкладку Main, где узнаем общую информацию о AirCam (MAC-адрес, имя устройства, версию прошивки, время подключения, параметры сети), внизу есть несколько подразделов дополнительной информации. Здесь мы также можем просмотреть изображение с камеры.

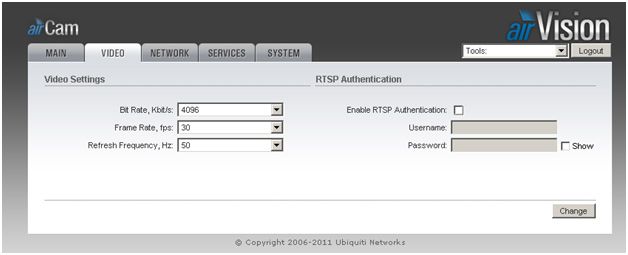

Далее переходим на вкладку Video.
Тут осуществляем необходимые настройки:

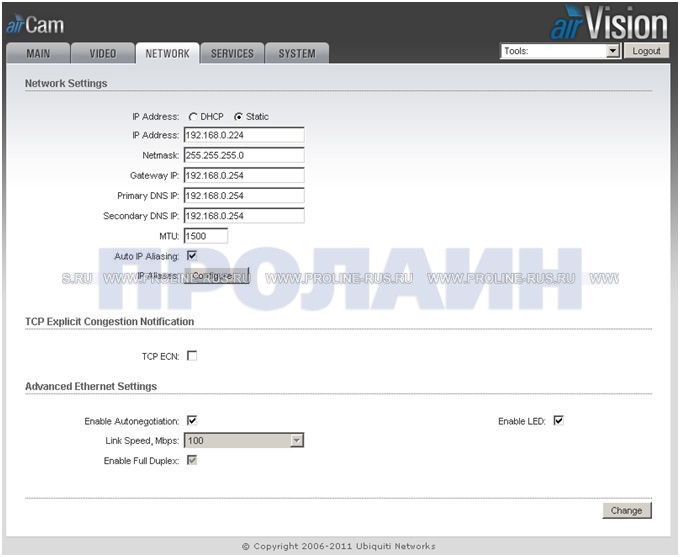

Переходим на вкладку Network, на которой находятся сетевые настройки.
Здесь можно переключить статический IP адрес на автоматчески раздаваемый по протоколу DHCP и выставить стандартные сетевые настройки IP камеры AirCam.

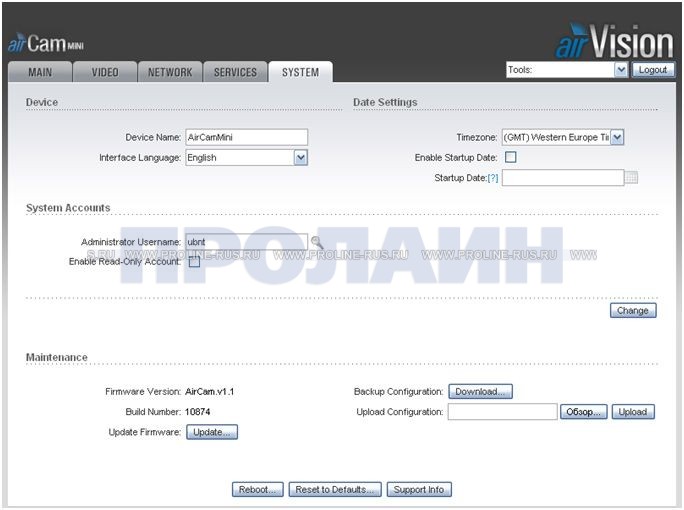

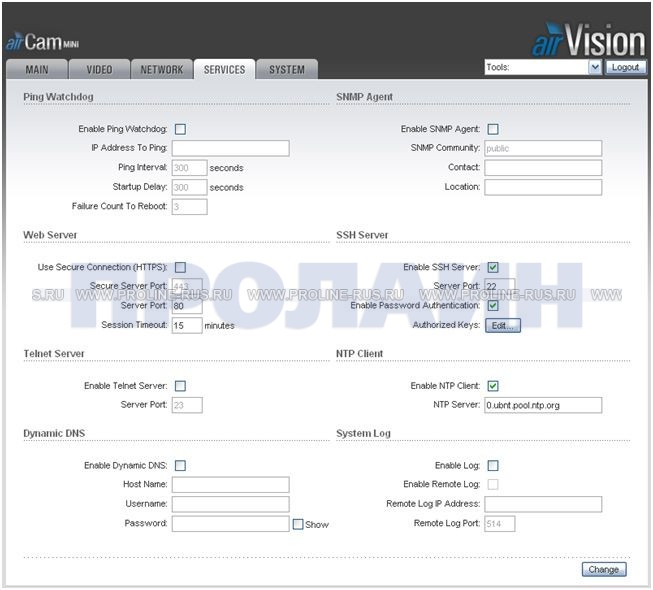

На двух последних вкладках параметры, как в интерфейсе обычной точки доступа Ubiquiti NanoStation M2.
Далее давайте ознакомимся с программным обеспечением от компании Ubiquiti AirVision. Кратко о его возможностях.

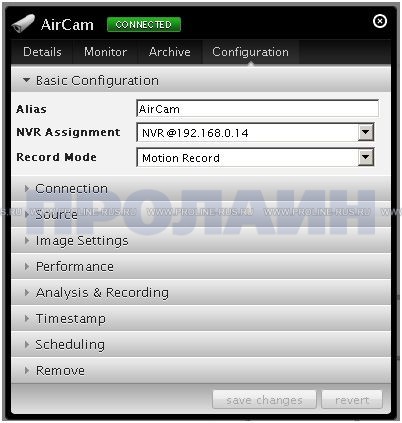

Далее проводим настройку каждой IP камеры AirCam. Для этого мы кликнем на любую камеру и выберем значок инструмента. Если необходимо организовать запись, то потребуется видеорегистратор — тогда в поле NVR Assignment выбираем IP компьютера, на котором установлено ПО NVR. В поле Record Mode выбираем Motion record (запись по движению).

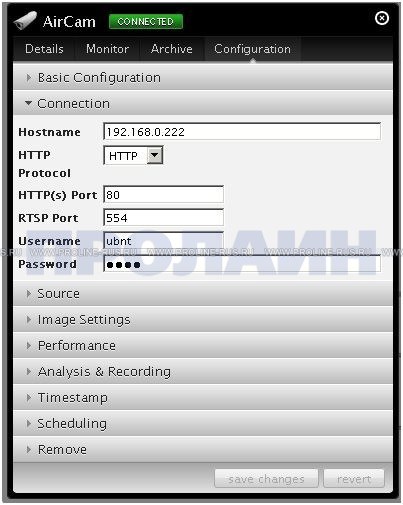

Вкладка Connection выдаёт нам меню сетевых настроек.
Прописываем нужные порты или оставляем устанвленные по умолчанию. А также задаем новые логин и пароль для IP камеры.

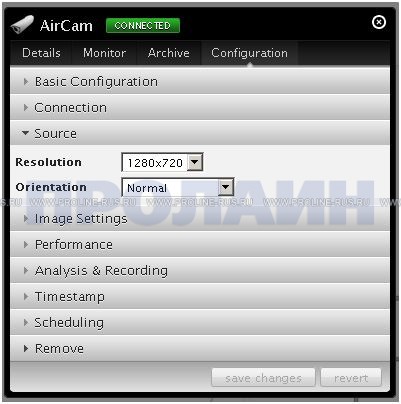

В меню Source можно выбрать разрешение, а также сделать поворот картинки.

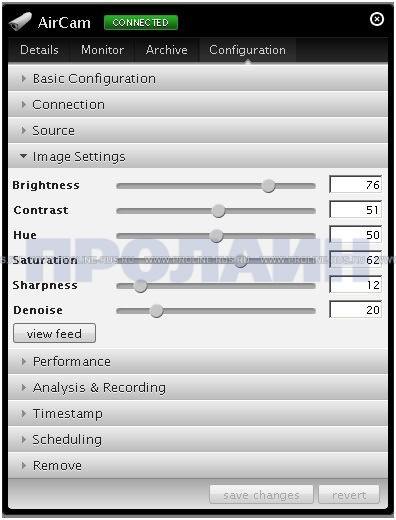

В Image Settings — настройка яркости, контрастности, цветности и других параметров видеоизображения.

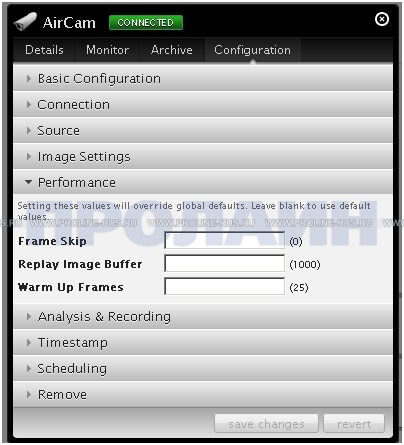

Performance позволяет выставить значения кадров, которые влияют на производительность.

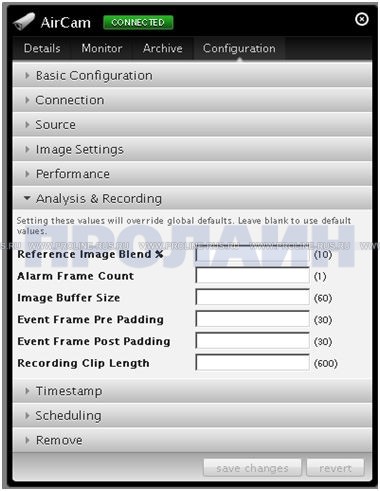

Вкладка Analysis & Recording позволяет произвести настройку по параметрам аналитики и записи.

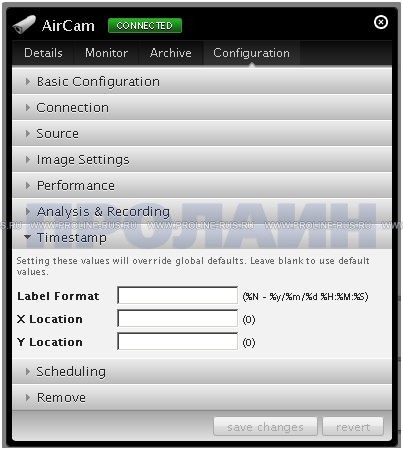

В разделе Timestamp можно указать формат и координаты размещения штампа времени и даты на изображении камеры AirCam.

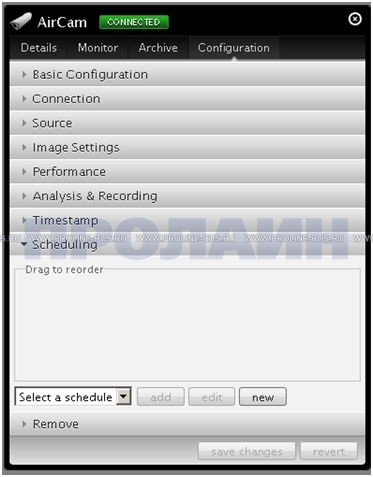

В разделе Scheduling можно задать планирование записи события по дням недели и указать длительность самой записи.

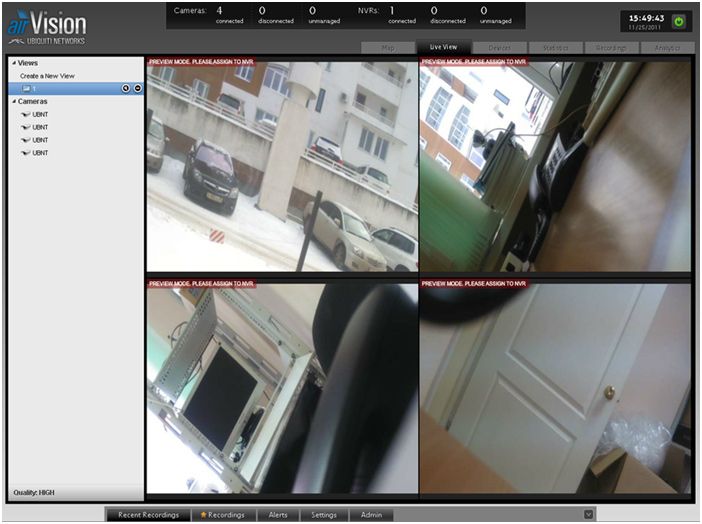

В меню Live View можно посмотреть картинку с каждой камеры. Также можно создать группу камер AirCam, которые будут отображать видео на мультиэкране.

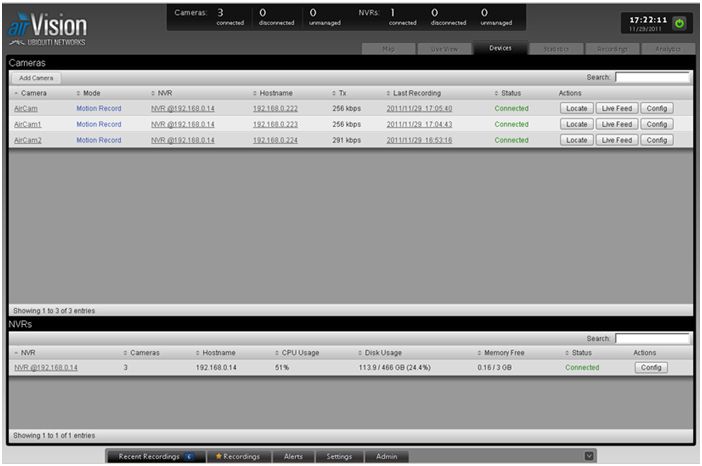

Вкладка Devices выдаёт информацию о подключенных устройствах, времени их подключения, поток с каждой камеры, а также указывает загруженность процессора. Средняя скорость потока с каждой камеры составляла по 256 Кб/с. Обычная загрузка процессора, при подключении 4 IP камер, составляет примерно 60–70%, данное значение было получено из AirVision. В качестве сервера мы использовали следующий компьютер: процессор Core i3 3,1 ГГц, ОЗУ 3 Гб, ОС Windows XP Professional SP3.

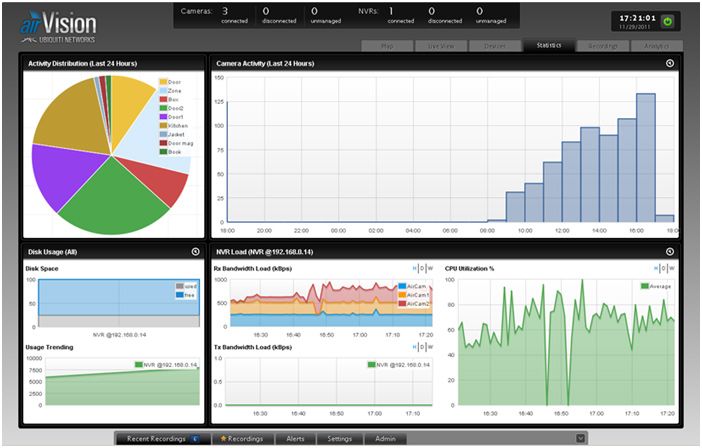

В меню Statistics можно просмотреть всю нагрузку на сеть и активность каждой зоны. Статистика указана с разрешением 1280×720, на каждой камере была установлена запись по движению. Bit Rate, Kbit/s в софте существенно отличается от трафика непосредственно на web-интерфейсе камеры, что является небольшим недоразумением в силу определённых обстоятельств. Также здесь можно посмотреть частоту срабатывания детектора на определённую зону.

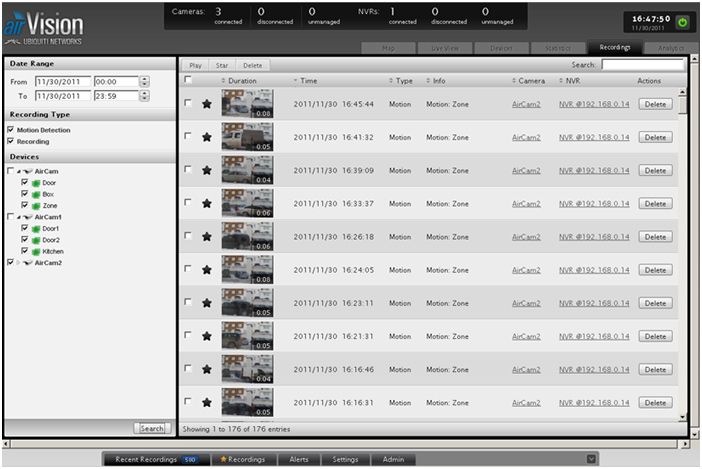

На вкладке Recordings можно просмотреть записанные события с любой камеры и выбранной зоны.
Вкладка Analytics позволяет создать несколько зон по детекции движения на каждой камере.
Со временем привыкаешь к интерфейсу программы AirVision и настройка AirCam становится понятной и простой. Таким образом можно с полной уверенностью ожидать, что IP камера AirCam будет только набирать свою популярность, а продвинутое ПО и постоянное его поддержка и обновление компанией производителем будет только способствовать этому.
Кроме родного программного обеспечения, IP камера Aircam поддерживается российскийм облачным сервисом IVIDEON. Сейчас сервис бесплатно доступен любому пользователю. Если у вас один сервер и к нему подключено не более 2-х IP камер, вы можете совершенно свободно, без всякой абонентской платы пользоваться облачным сервисом.
Достаточно просто зарегистрироваться на сервисе IVIDEON, скачать серверное ПО с сайта, установить его у себя на компьютере и добавить туда свои IP-камеры. При этом вы сможете просматривать как он-лайн трансляцию с камеры так и архив, записанный на вашем компьютере. За дополнительную плату вы можете записывать резервный архив через Интернет на серверах сервиса INVIDEON. При этом если ваш компьютер выйдет из строя или его похитят злоумышленники, то останется резервная запись, которую можно будет посмотреть через Интернет.
Источник
Первое знакомство с AirCam 25
Сегодня к нам в руки попало новое творение компании UBiQuiTi под названием AirCam – дешевая всепогодная камера, рассчитанная на то, чтобы обвалить рынок. Дело в том, что для данного вендора не характерна столь низкая цена, а посему в голову как-то сразу приходят мысли о демпинге.
Давайте посмотрим на камеру поближе. Для начала определимся с комплектацией. Довольно простая, небольшая коробочка, в которой находится столь же простая и небольшая камера с выдвижным защитным козырьком.
Камера имеет легкий пластиковый корпус. С виду он кажется непрочным. Это конечно может быть предвзятое отношение, так как мы больше привыкли к уличным камерам в металлическом исполнении. Время покажет.
Тут же видим крышку, закрывающую вход под кабель. Здесь же наблюдаем нечто похожее на гермоввод, хотя в герметичность данной камеры, честно говоря, не верится. Тем не менее, производитель уверяет, что данное решение относится к категории всепогодных.
Кронштейн камеры выполнен из пластмассы и внешне выглядит не очень прочным, хотя, покрутив его в руках, мы не нашли к чему придраться. Учитывая небольшую массу камеры, его должно хватить для того чтобы противостоять ветру, снегу и другим природным явлениям.
Подключаем камеру. AirCam (как и все девайсы UBiQuiTi) имеет стандартный IP-адрес 192.168.1.20. Она работает с любыми типами браузеров (это опять же особенность UBiQuiTi — другие производители частенько завязывают свои камеры на ActiveХ, то есть, по сути, на InternetExplorer).
ПО англоязычное, русификатора пока нет. Однако никаких особых сложностей это вызвать не должно.
В настройках web-интерфейса все сделано достаточно аккуратно, гармонично и понятно. Ничего лишнего, все по существу. Для тех, кто знаком с интерфейсом UBiQuiTi никаких неожиданностей не будет. Тут же доступно окошко LiveView, позволяющее видеть изображение с камеры в реальном времени. Причем прямо на изображении есть ползунки для управления цветовыми параметрами. Если нажать на изображение, то сразу скачивается файл для VLC, позволяющий воспроизводить поток RTSP в реальном времени. Это очень удобно, потому что не надо ничего прописывать вручную.
Для начала посмотрим на AirVision. Реализовано все достаточно интересно. После установки программы у вас нет привычного ехе-файла — просто заходите в браузер, вводите там свой локальный IP-адрес и попадаете на некий локальный веб-сервер, уже организованный на вашем компьютере. Этот сервер сразу становится доступным для всех абонентов вашей локальной сети. Предварительно ПО спрашивает у вас ряд нюансов: запрашивает тип камер, авторизацию на этих камерах, куда сохранять запись, запрашивается IP-адрес соответствующего AirVisionNVR (здесь мы указываем будет ли это локальное или удаленное решение). Вводим все эти данные и первичные предустановки закончены.
Можно получить доступ ко всем камерам: проверить IPшник камеры, узнать куда сохраняется запись, какой поток при этом генерится, когда была последняя запись. Можно тут же внести изменения в конфигурацию любой камеры, посмотреть насколько загружен ваш центральный процессор, отследить сколько свободного места у вас есть на NVR или на жестком диске.
Так же есть отдельное окно со статистикой, где представлены не только текущие показатели, но и данные за определенное время. Можно посмотреть насколько была задействована полоса пропускания в разное время, проверить насколько был загружен центральный процессор, с какой интенсивностью использовалось дисковое пространство.
Отдельным пунктом меню стоит раздел с записями, выполненный в достаточно стандартном виде. Здесь можно просмотреть все записи со всех камер, подключенных к данному ПО.
Так же есть раздел с аналитикой, в котором можно создавать так называемое маскирование для каждой определенной камеры. Это стандартная функция, но здесь она представлена в более удобном виде. Отличие этой опции у UBiQuiTi в том, что здесь маскирование задается не квадратно-гнездовым методом, как это часто бывает у китайских камер, а предоставляется возможность создания многоугольных областей абсолютно любого типа.
Что касается качества изображения данной камеры, то заявлено 720p и AirCam действительно соответствует этим показателям. Однако качество цветопередачи достаточно посредственное, хотя чего еще можно ожидать от недорогой матрицы 1/4 CMOS. Качество работы в условиях cветовой неравномерности не хватает звезд с неба, то есть ни о каком WDR не может идти речи. Если в объектив попадает луч яркого света, то на картинке мы можем вместо предметов наблюдать только некие черные пятна. Еще одним серьезным минусом этой камеры является отсутствие инфракрасной подсветки, что делает практически невозможным использование AirCam в условиях плохого освещения.
В качестве вывода можно сказать, что AirCam скорее подойдет в качестве решения для предприятий малого бизнеса или для индивидуальных пользователей. Небольшая цена данного девайса легко оправдывает выявленные недостатки. А вот с профессиональными решениями AirCam вряд ли сможет конкурировать, поскольку нет соответствующего качества изображения и отсутствуют варианты для его обработки. Хотя компания UBiQuiTi грозится расширить свою линейку и выпустить на рынок серию профессиональных камер.
Пока мы еще не проводили климатических испытаний AirCam, но в ближайшее время собираемся это сделать, чтобы проверить, насколько камера отвечает заявленным температурным характеристикам. Интересно как она будет работать при температурах ниже — 20. Так же обязательно проверим ее на предмет «холодного старта» и герметичности, поскольку отверстия в задней крышке не внушают доверия.
Источник
Настройка видиокамеры AirCam
В адресной строке браузера набираем IP-адрес камеры (по умолчанию: 192.168.1.20). В появившемся окне авторизации вводим логин и пароль (по умолчанию: логин: ubnt, пароль: ubnt). После успешного ввода, мы попадаем на первую вкладку Main, где узнаем общую информацию о AirCam (MAC-адрес, имя устройства, время подключения), внизу есть несколько подразделов дополнительной информации. Здесь мы также можем просмотреть изображение с камеры.
Далее переходим на вкладку Video.
Bit Rate, Kbit/s — это значение отвечает за поток генерируемой камеры.
Frame Rate, fps — значение смены кадров в секунду.
Refresh Frequency, Hz — частота обновления картинки.
Enable RTSP Authentication — можно предоставить доступ клиенту удалённо управлять видеопотоком данных с камеры.
Переходим на вкладку Network, на которой находятся сетевые настройки.
Программное обеспечение AirVision.
Главное, что всех интересует, это возможность записи движения, AirVision позволяет реализовать ее при помощи программы NVR, которая служит видеорегистратором. В ней есть возможность выделить зону на изображении и привязать к ней различные функции записи (например, запись по движению), отображение нагрузки на процессор.

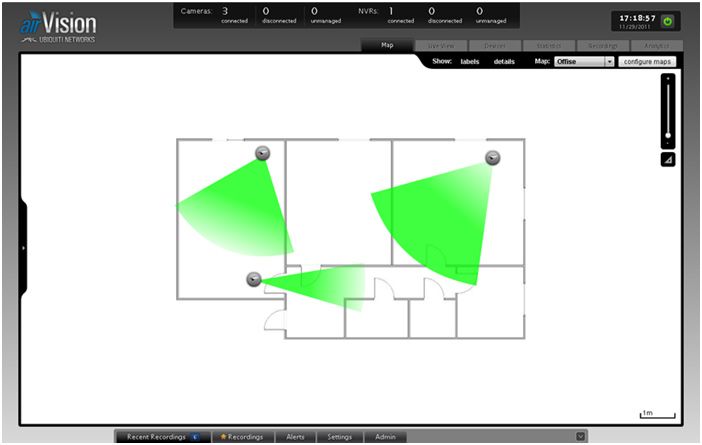

Также для того, чтобы осуществлять запись видео с камеры требуется установить программу AirVision-NVR. После успешной установки софта мы попадаем в меню AirVision 1.0.2, где размещаем камеры на загруженную нами карту. Также, при запущенном NVR отображается сервер, куда будет производиться вся запись.
Далее проводим настройку каждой AirCam. Для этого мы кликнем на любую камеру и выберем значок инструмента. Если необходимо организовать запись, то потребуется видеорегистратор — тогда в поле NVR Assignment выбираем NVR. В поле Record Mode выбираем Motion record (запись по движению).
Вкладка Connection выдаёт нам меню сетевых настроек.
В Source можно выбрать разрешение, а также сделать поворот картинки.
В Image Settings — настройка яркости и контрастности.
Performance позволяет выставить значения кадров, которые влияют на производительность.
Вкладка Analysis & Recording позволяет произвести настройку по параметрам аналитики и записи.
В разделе Timestamp можно указать время и размещение его на изображении.
В разделе Scheduling можно задать планирование записи события по дням недели и указать время самой записи.
В меню Live View можно отобразить картинку с каждой камеры. Также можно создать группу камер AirCam, которые будут отображать картинку на экране.
Вкладка Devices выдаёт информацию о подключенных устройствах, времени их подключения, поток с каждой камеры, а также указывает загруженность процессора. Средняя скорость потока с каждой камеры составляла по 256 Кб/с. Обычная загрузка процессора составляет примерно 60–70%, данное значение было получено из AirVision. В качестве сервера мы использовали следующий компьютер: процессор Core i3 3,1 ГГц, ОЗУ 3 Гб, ОС Windows XP Professional SP3.
В меню Statistics можно просмотреть всю нагрузку на сеть и активность каждой зоны. Статистика указана с разрешением 1280×720, на каждой камере была установлена запись по движению. Также здесь можно посмотреть частоту срабатывания на определённую зону.
На вкладке Recordings можно просмотреть записанные события с любой камеры и выбранной зоны.
Вкладка Analytics позволяет создать несколько зон по детекции движения на каждой камере.
