Как подключить электропривод замка багажника к сигнализации

Лада Калина Универсал «Первая» › Бортжурнал › Схема подключения электропривода замка багажника

Решил вчера подтянуть мат.часть в предстоящей работе по подключению электропривода замка двери багажника и наметить фронт работ. Ранее я нашёл места расположения в авто:
— разъём для подключения электропривода в двери багажника

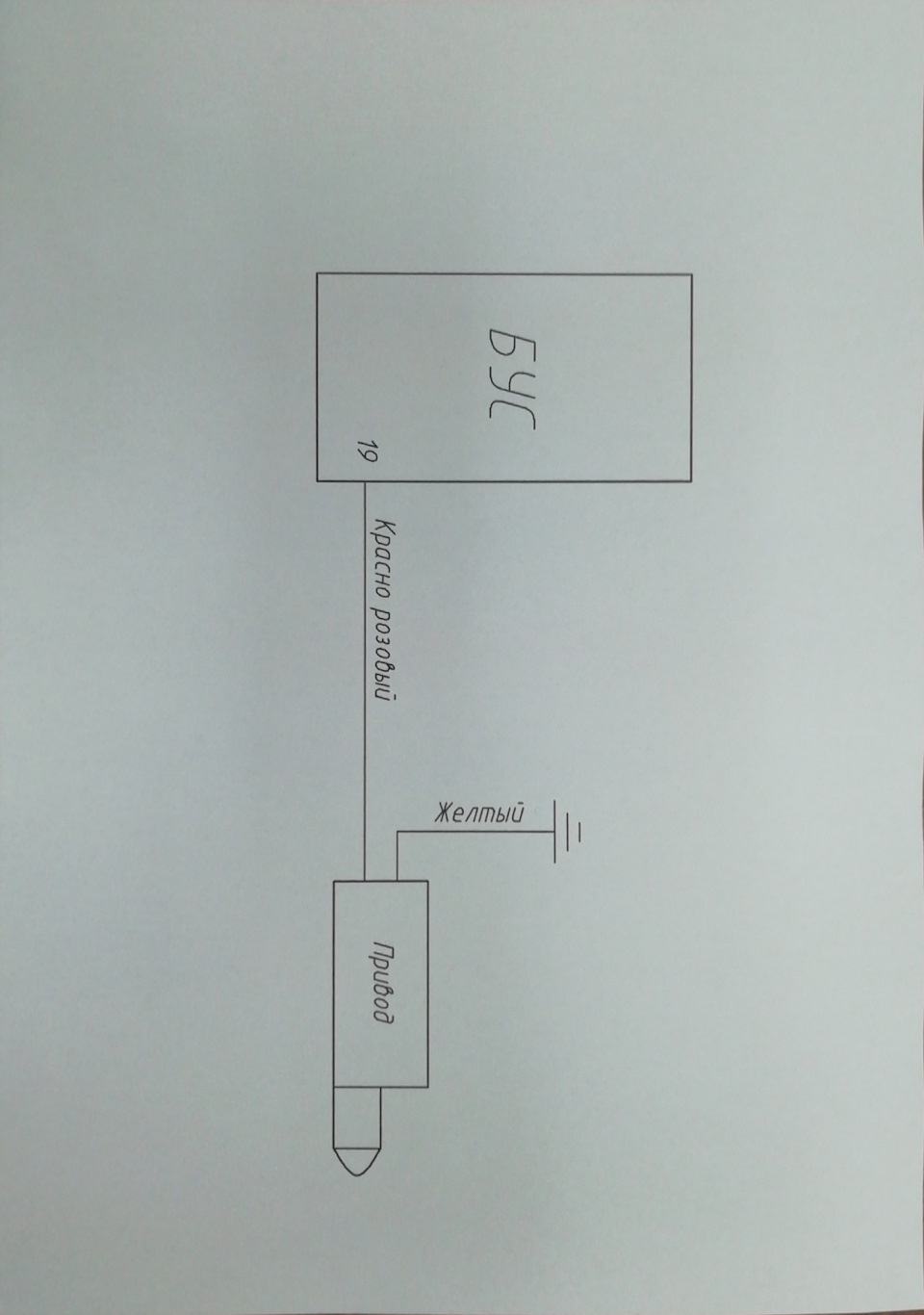

— блок управления стоклопакетом (БУС) и подключённый к нему провод от разъёма электропривода (красно-розовый), по которому подаётся управляющий сигнал 12В от штатной сигнализации
— размещение модуля сигнализации с выходящим серым проводом на подключение дополнительного канала управления открытия багажника с брелка.

В интернете нашёл много примеров и доступно расписанных схем подключения от простого — кнопка, до более замысловатого — кнопка/штатная (заводская) сигнализация/дополнительная (не штатная) сигнализация.

Так как ключа с пультом ДУ у меня нет и покупать не хочу, то использование сигнала управления от штатной сигнализации смысла нет.
Схема подключения, если бы я имел ключ с пультом ДУ:

Значит будет точно кнопка в салоне на открытие багажника и необходимо подключить, настроить дополнительный канал на установленной сигнализации.

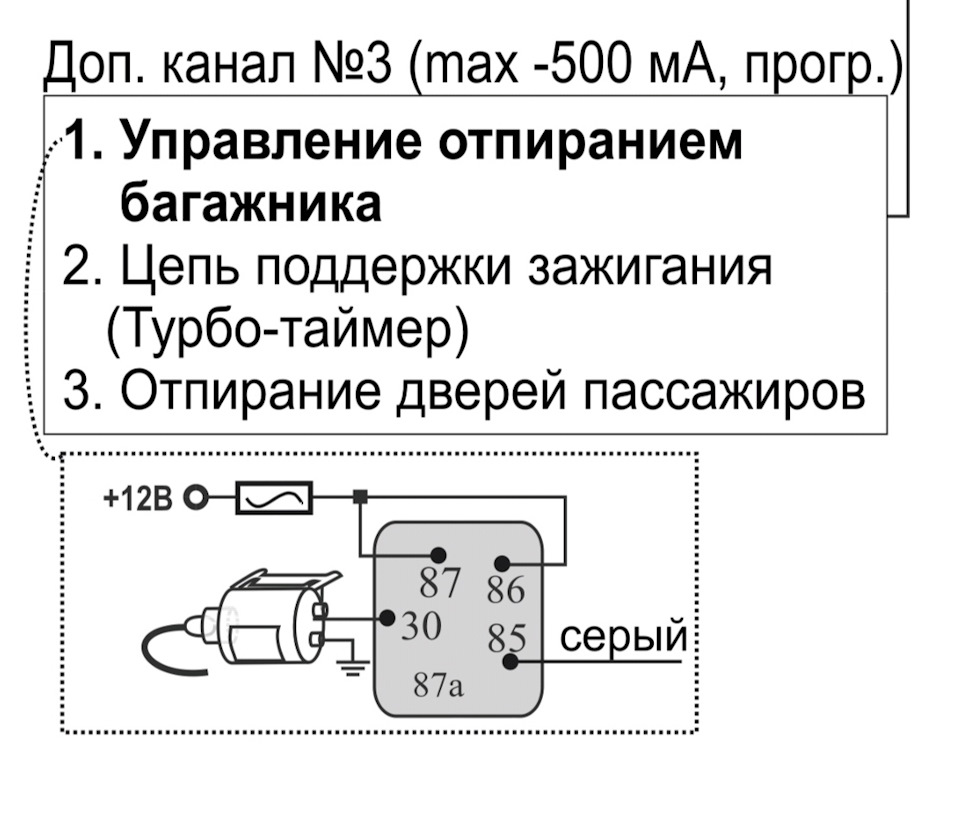

Теперь встаёт вопрос, какой сигнал выдает сигнализация? Положительный или отрицательный? Благо нашлась схема из которой смело делаю вывод — отрицательный!

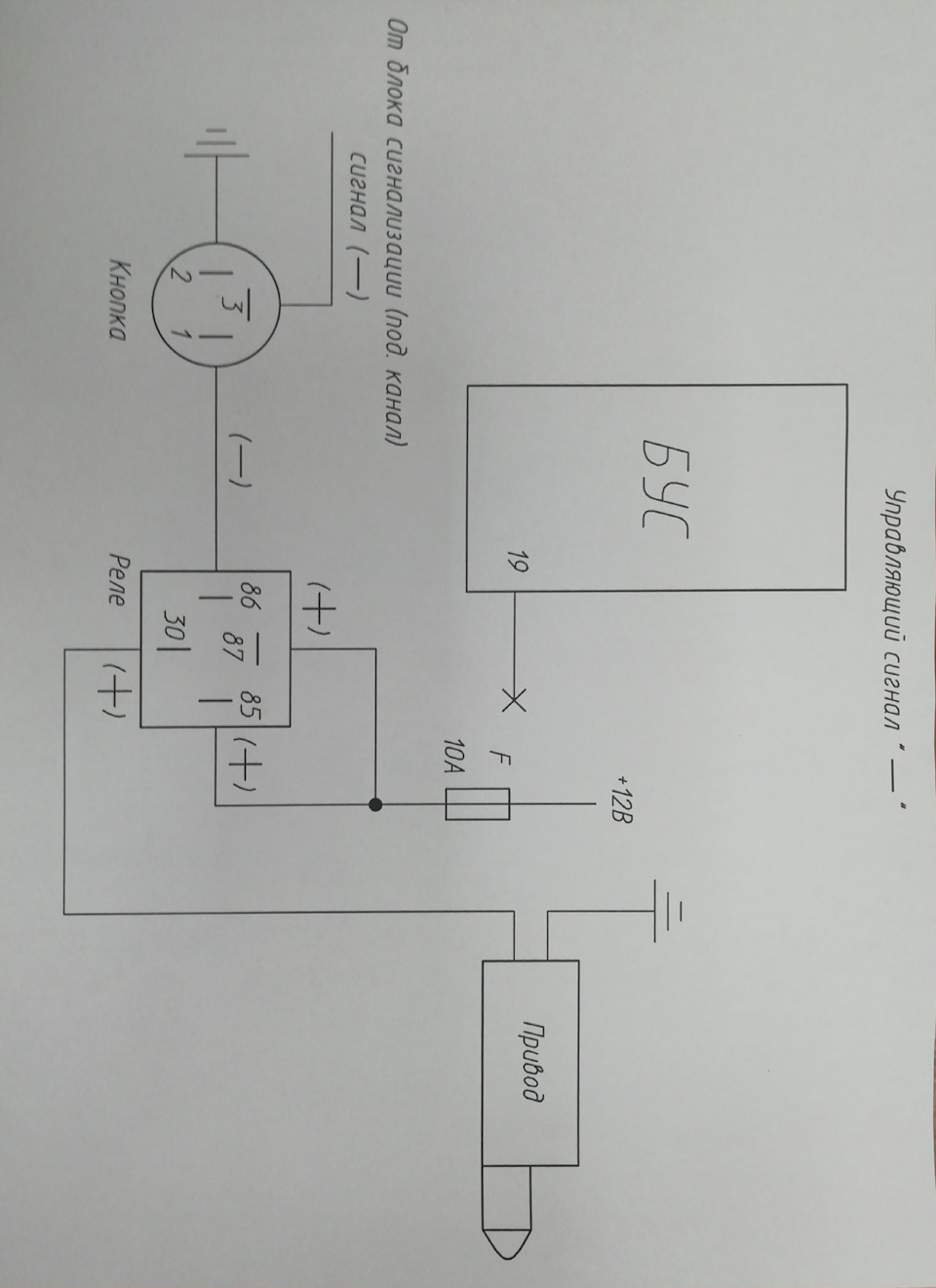

Тогда моя общая схема подключения должна иметь следующий вид:

Как видно из схемы с применением реле на 4 контакта, контакт 30 подключаю к красно-розовому проводу, перед этим его отсеку от БСУ (может сделаю клеммы папа-мама на случай быстрого восстановления соединения). На контакты 87 и 85 необходимо подать напряжение сети, перед ними встрою в цепь предохранитель на 10А. На контак 86 идёт провод от кнопки с контакта 1, он будет нести отрицательный сигнал (масса).

По работе данной реле получаем, что при подачи минуса на контакт 86 обмотки катушки, он замыкается на контакт 85. Образуется эл.магнитное поле которое замкнет контакт 87 на контакт 30. Цепь должна заработать и электропривод отщелкнет замок.

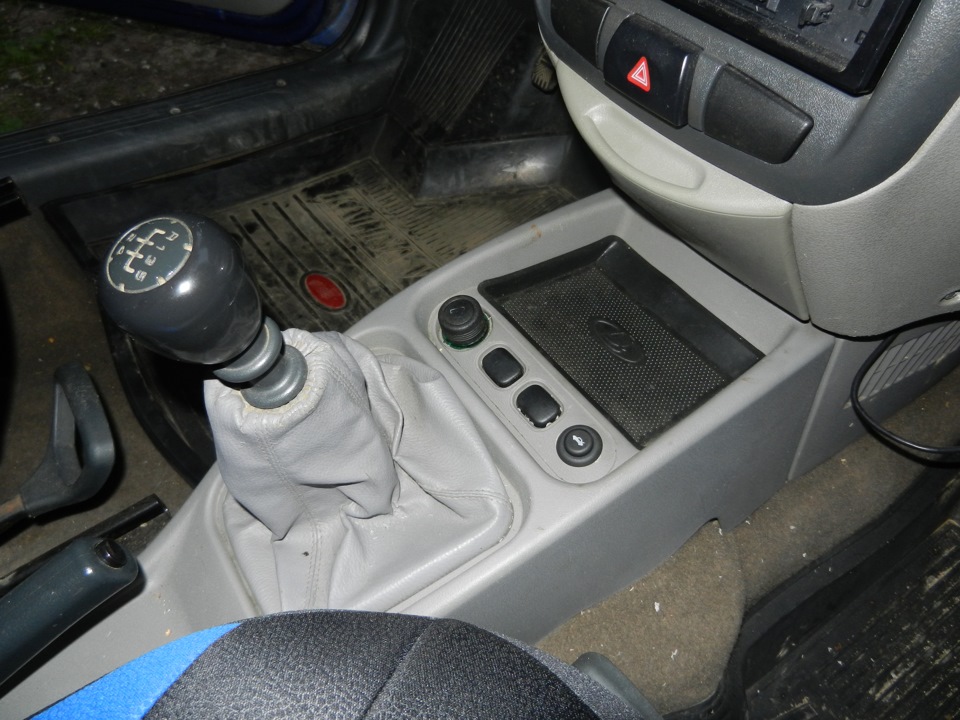

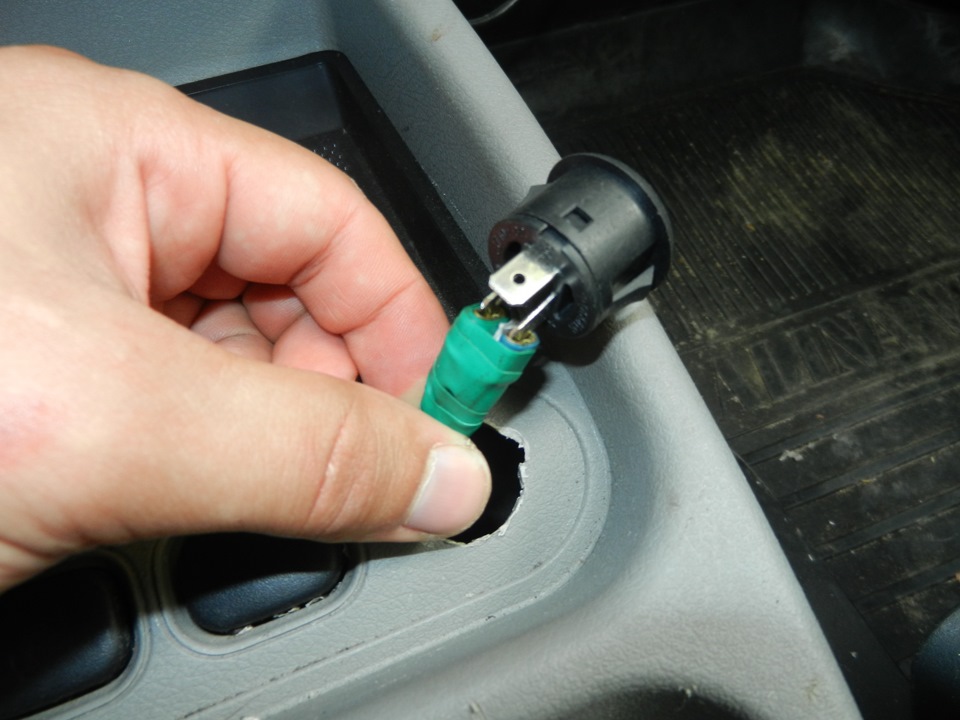

Теперь о кнопке в салоне. Контакты 3 и 1 постоянно замкнуты, значит сигнал от блока сигнализации поумолчанию будет проходить через кнопку на цепь электропривода, если нажать на кнопку брелка.

При нажатии на кнопку в салоне контакты 3 и 1 размыкаются, а 1 и 2 замыкается. Масса подаётся на цепь электропривода.

Если бы я имел ключ с пультом ДУ, то в схеме использовал бы реле на 5 контактов. Тут появляется дополнительный контак 87а, который постоянно замкнут на контакт 30. Так можно сохранить соединение цепи штатной и разорвать её при использовании сигнала с кнопки в салоне или с брелка сигнализации. То есть при подачи сигнала на катушку реле, конкты 87а и 30 разомкнутся, а контакы 87 и 30 замкнутся. Управление будет осуществляться как в предыдущей схеме.

Если писанина не утомила и у кого-то есть мысли или советы, пишите)

И да простят меня гуру электрики. Я всего лишь чайник в этом 🙂

Источник

Лада Калина Хэтчбек «Катрин» › Бортжурнал › 018 — Электропривод замка багажника (активатор) установка.

Всем привет.

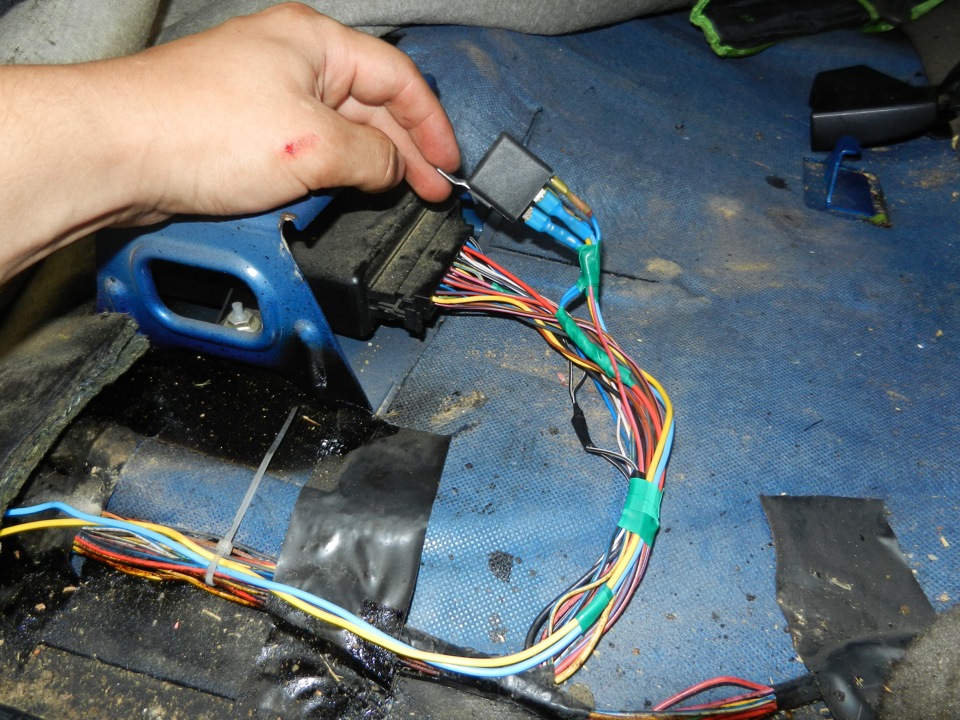

Сегодня дошли руки до электропривода. Перед тем как делать изучил много разных БЖ и конечно же lkforum.ru, а котнретно этот и этот посты. Что имею: кнопка старого образца, старый алгоритм работы, дополнительную сигнализацию.

Читайте также:  Как подключить телевизор к компьютеру через переходник dvi hdmi


Лада Калина Хэтчбек 2007, 80 л. с. — электроника

Машины в продаже

Лада Калина, 2009

Лада Калина, 2012

Лада Калина, 2010

Лада Калина, 2008

Комментарии 31

у меня на седане 10 года не приходит ток на фишку в багажнике, в чем может быть дело?

Если нет желания возится с проводами/кнопками/электросхемами, то есть простое решение, позволяющее минут за 30 сделать на Калине электроблокировку замка багажника. Реальный отзыв www.drive2.ru/l/479409885…age=0#a479444795144536895

на кнопке используем все три контакта или только два.под номером 1 и 2?я сегодня попробовал подключить через реле пока не получилось.я хочу чтобы он открывался с кнопки в салоне и с брелка.в данный момент я ее подключил и он открывается с брелка, но вот с кнопкой в салоне пока проблема.не могу понять некоторые вещи.красным кругом обвел №1.куда ее подключать?и обязательно ли под №2 номером провод отрезать?за ранее спасибо

Подскажи пожалуйста а где ты врезался в жёлто — чёрный провод, где он вообще проходит? и марку реле.

Давно было, перечитал свой пост, не нашел ни чего про желто-черный провод… Реле обычное, четырехконтактное.

ясно, спасибо! буду разбираться.

я спилил и багажник не захлопываеться, с какой приоры подойдет замок?
и смогу ли я с замком от приоры убрать свою личинку и ничего не переделывая в эелектрике сделать так что бы багажник открывался просто с кнопки отпирания всех дверей?

от приоры универсал

У тебя смотрб замок идет с концевиком.а у меня фишка есть для концевика а на самом замке нету((((почему то

на самом деле нет смысла тянуть 2 провода от кнопки

доброго времени суток! сделал все по написанному. все работает, но! возникла проблема. если дернуть дверцу багажника чуть сильнее, то она открывается. у тебя не возникло таких проблем?
и если поставить замок от приоры, то смысл останется такой же.

Не пробовал дергать, да и машину уже год как продал

на фото, где блок с проводами, релюха и твоя рука), там два черно-белых провода перемотаны изолентой. они вообще нужны? у меня они отрезаны и заизолированы (оба черно-белых). тоже хочу сделать сей девайс, вот сижу изучаю…

Эти провода не трогал и хз что это за провода.

«Ты жмешь на кнопку, активатор щелкает, ты подходишь к двери нажимаешь личинку и открываешь багажник.»
Да, именно так. У тебя не нужно нажимать на личинку, в остальном какой выигрыш?
Зачем доп кнопка для открытия багажника, если с водительской двери открывается багажник?

С водительской не открывается

По-моему несколько избыточное решение, либо я ничего не понял.

Зачем нужна доп кнопка? Багажник с подключенным актуатором открывается вместе с дверьми при нажатии на кнопку открытия/закрытия дверей на водительской двери или с кнопки на штатном брелке.

Или дело в старом алгоритме работы, там эта кнопка не работает?

«В варианте со штатной сигнализацией кнопка нужна, т.к. при включенном зажигании дистанционно багажник не откроется.»

Что значит дистанционно? Брелок в 99% случаев висит на ключе, который стоит в зажигании, жмем на кнопку открытия багажника на штатном брелке — багажник открывается.

Читайте также:  Как правильно подключить кабель к плате антенны

В общем лично у меня багажник открывается с кнопки открытия/закрытия дверей на водительской двери и с кнопки на штатном брелке, и неважно где брелок и вкл/выкл зажигание.

Как-нибудь повешу открытие багажника на доп канал доп сигналки, но там через релюшку надо как-то развязать.

Опиши свой алгоритм работы. Ты жмешь на кнопку, активатор щелкает, ты подходишь к двери нажимаешь личинку и открываешь багажник. Так? У меня же на личинку нажимать не нужно, багажник сразу открывается, нужно только поднять дверь. А теперь представ что было бы если бы активатор срабатывал при открытии дверей или с блока на водительской двери. Нужно было бы идти и захлопывать багажник каждый раз.
По идее при включенном двигателе со штатного ключа не должно открываться.

ну да, так и есть, у господина nebug активатор дергает сам язычок на личинке, и дверь просто становится разблокированной. Для меня тоже является целью сделать открытие багажника отдельными кнопками. Привод, кстати, как у тебя по аналогии сделал уже давно, все никак провода и реле не подключу =), но при проверке срабатывал на ура.
