Лада 2112 Леди Ч › Бортжурнал › Установка ДАД с сохранением ДМРВ, использованного как ДТВ

Пару месяцев назад решился на установку ДАД, поставил обычный от ГАЗели 45.3829, повторятся не буду и так много записей и на драйве и на форумах, отдельное спасибо DimonErshov в помощи настройки прошивки и простым, но очень нужным советам, как установить тут есть подробно www.drive2.ru/l/7158634/ внесу лишь свои поправки которые вылезли у меня.

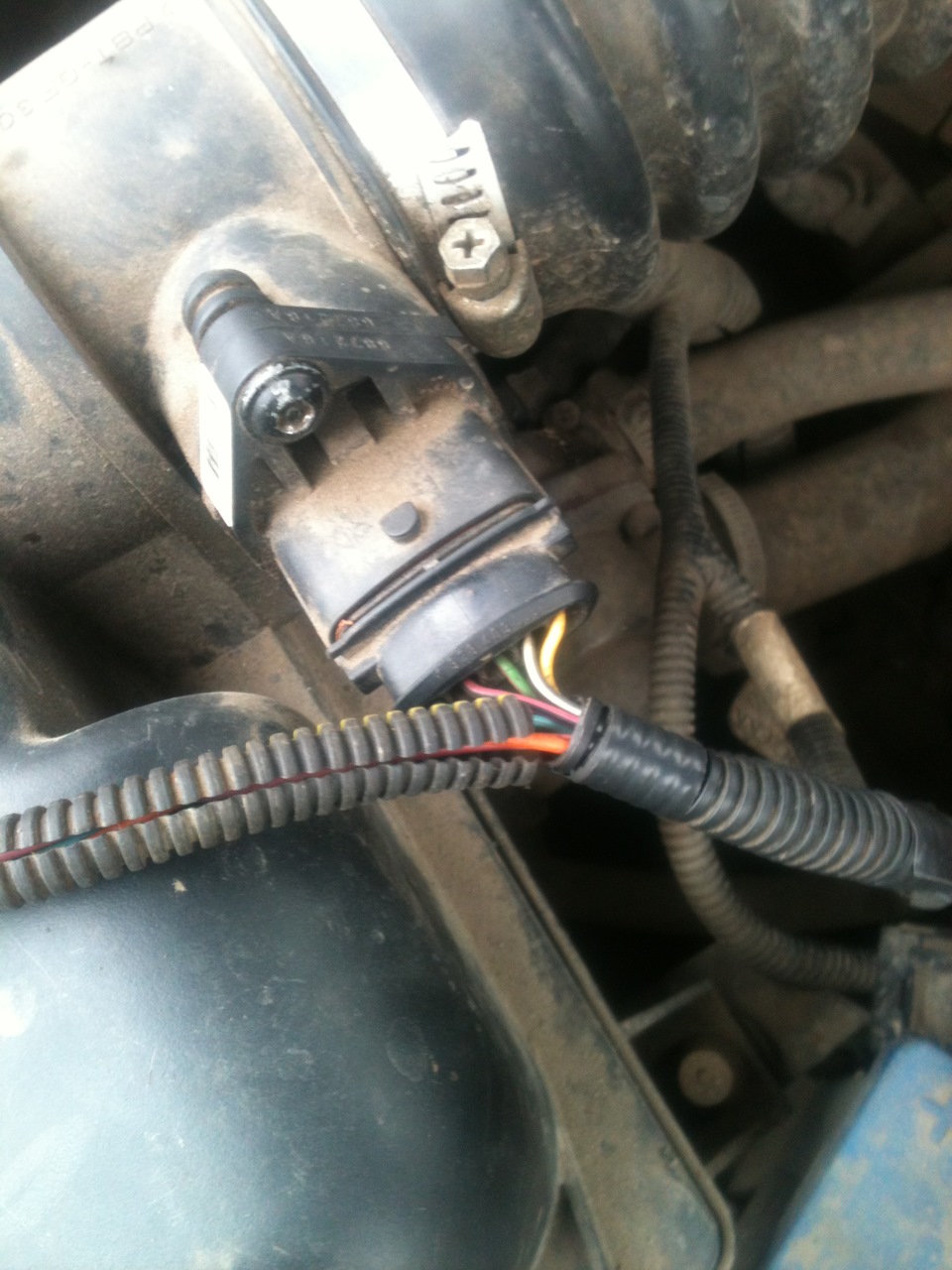

Во первых Систему несколько упростил, так как везде предлагается устанавливать ДАД+ДТВ, при чем ДТВ необходимо тарировать, при не опытности могут возникнуть сложности с правдивостью его показаний, а также лишняя работа по его установке в гофру или еще куда, устанавливают кто куда и в зависимости от конфигурации двигателя (нулевик например). Так как не видел смысла высверливать ДМРВ и делать все выше перечисленное ДТВ было принято оставить из умирающего ДМРВ, он ведь не только количество воздуха измеряет, но и температуру воздуха, тем более что умирает в нем именно элемент измеряющий количество воздуха, оставляю терморезистор, проводку, тарировку в прошивке от сток ДМРВ. Подключаю ДАД по схеме

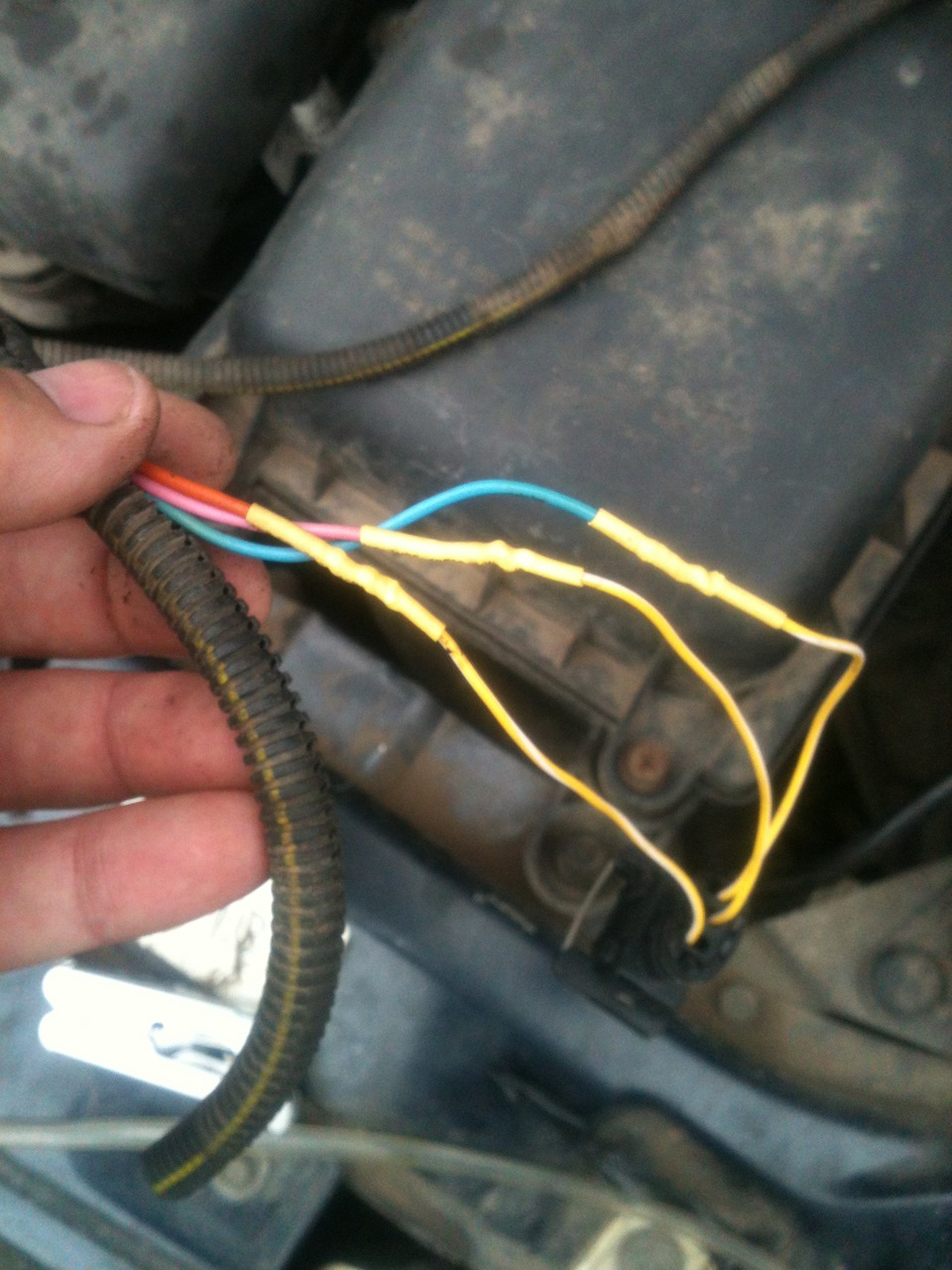

1й контакт ДАД (+5в) на 4й контакт ДМРВ
2й контакт ДАД (масса) на 3й контакт ДМРВ нарастить провод
3й контакт ДАД (сигнал) на 5й контакт ДМРВ

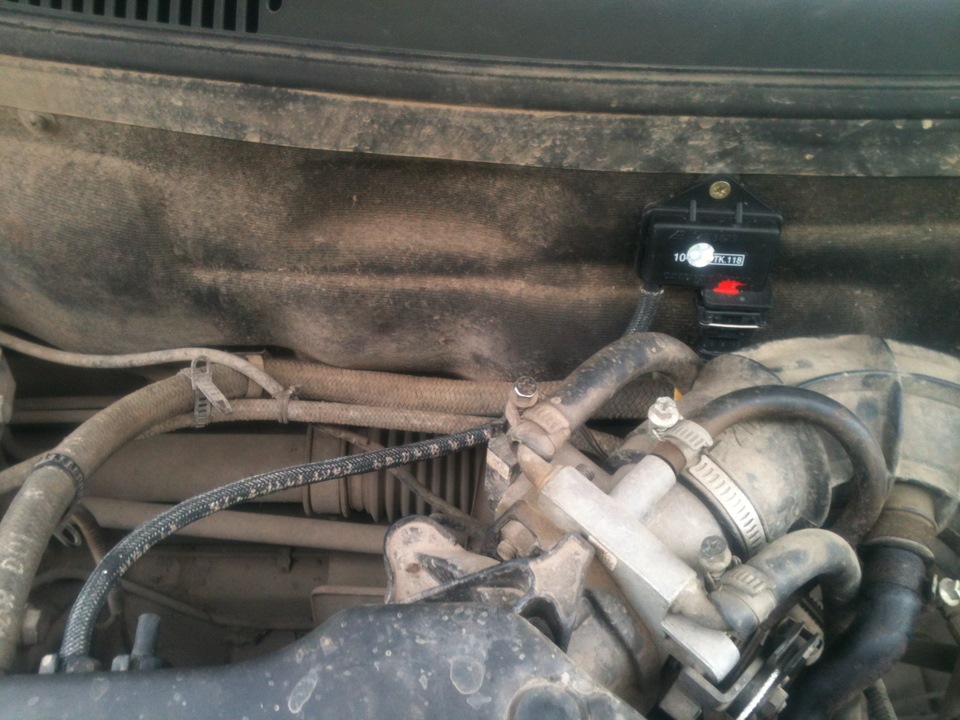

На сток ресивере как раз есть пустующие отверстия на которые установил вакуумный шланг, можно и селиконовый, но выглядит как чужой в подкапотном пространстве.

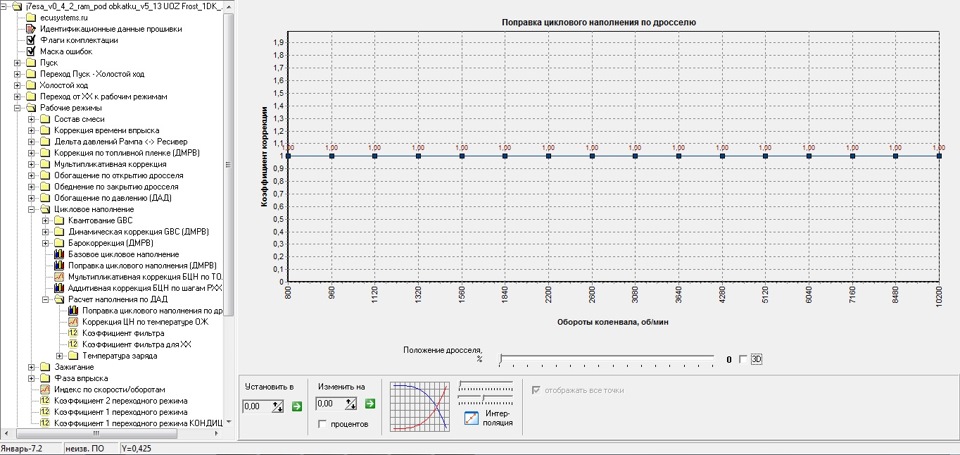

При настройке прошивки как у Димона, двиг только заводился и никак не хотел работать, при давке на газульку реагировал провалом и глох. После долгих попыток изменений калибровок в прошивке, помогло исправление поправки ЦН по дросселю в расчете наполнения по ДАД, установил все в 1 и УРА! все двиг заработал как нужно.

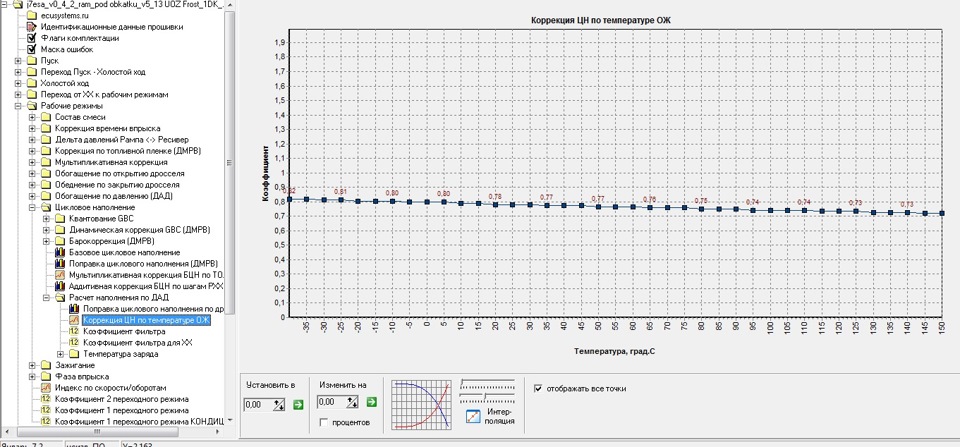

В дальнейшем внес еще поправку коррекции ЦН по температуре охлаждающей жидкости. При первичном запуске коэффициент был равен 1, после длительной откатки и настроек появился такой график:

Так как ДМРВ теперь уже выполняет лишь функцию ДТВ и соединителя гофры со сток воздушным фильтром, в решетке которая установлена на входе в ДМРВ надобность отпадает, сетку железную вынул и решетку пластиковую аккуратно отрезал шлиф машинкой, конечно можно и так вытащить но получится ступенька, вообщем теперь на впуске стало свободней и отразилось на более устойчивой работе на холостых и малых оборотах. В целом установка ДАД добавляет динамичность отзыва работы педали акселератора.
Всем МИР!

Источник

Читайте также:  Screen share lg как подключить mac

Лада 2112 «Безручка» на 4 дроччел › Бортжурнал › ДАД и ДТВ вместо ДМРВ

Собственно тема будет о том как правильно подключить проводку ДАД (датчик абсолютного давления) и ДТВ (датчик температуры воздуха) вместо используемых серийно ДМРВ (датчик массового расхода воздуха), которые устанавливаются АВТОВАЗом на наши тазики практически всех моделей.
Вопрос: «Собственно что это даёт, зачем эта переделка, если и так работает и заводом изготовителем всё продумано на стадии проектирования?». Ответ: «Никакого прироста мощности двигатель от этой переделки не получит, НО ДМРВ часто выходят из строя, а их цена колеблется в районе 1500 руб, установив ДАД и ДТВ можно будет забыть о выходе из строя этих датчиков. Прошивка с этими датчиками становится более точной, т.к. поступает больше информации о расходуемом воздухе двигателем и + его температуре.»
В моем случае это необходимо для установки 4-х дроссельной системы впуска, т.к. сверху дросселя я не планирую закрывать ресивером и соответственно патрубка с фильтром, в котором обычно устанавливается ДМРВ у меня не будет, т.к. в моём варианте нужно будет 4 маленьких фильтра и ДМРВ там ну ни как не встанет.

Вообще говоря о переходе на ДАД и ДТВ, необходимо знать, что не все ЭБУ (электронные блоки управления двигателем) способны работать с этими датчиками, по крайней мере адекватно работать ))), к примеру январи 5 2111-71 и 5 2112-71 вообще не умеют работать с этими датчиками, а адекватно работают Январи 5.1…(41 и 61 в конце маркировки ЭБУ), вообще эти январи самые универсальные и простые в прошивке. Так что, если у Вас стоит Январь 5.1 … 41 или 5.1 … 61 и у Вас есть желание перейти на ДАД и ДТВ, то Вам повезло, а если нет, то придется менять свои ЭБУ на вышеуказанные, также возможно вся эта приблуда не обойдется без замены проводки, так как проводку лучше использовать 2115—50 — это для семейства «зубиловых» и 21103—11 семейство «чирибасов», по сути они являются оригинальными проводками для этих январей.

Далееееее… собственно какие приблуды покупать для вхерячивания всего этого под капот.
1. Само-собой датчики ДАД и ДТВ, отсюда по-любому вопрос: «Какие датчики, т.к. производителей много и т.д. и т.п. и где их брать», Ответ: «ДАД — вариант тут один — это датчик от Газели карбёрной, производство калуга, стоит он в районе 1000 руб, мне достался за 960 если не ошибаюсь, брал у нас на Фрунзе в «Волга»-магазе, на нем короче штекер на 3 контакта и «дуло» под вакуумный «шланчиг»». Устанавливаться он должен на моторном щите, так как вибрации он не любит, причём он должен висеть разъёмом вниз, делается для того, чтобы он не вышел из строя из-за скапливания в нем конденсата. влаги и тд.

Вот так вот он выглядит:

кстати пока искал фотку в инете наткнулся на муляжи таких датчиков. т.е. внутри нет микросхемы, а какие-то хрени впаяны, будьте бдительны, я конечно не уверен, что в магазе Вам дадут расковырять датчик, но хотя бы потом расковырять его стоит и убедится что там микросхема, а не эта хрень…

Читайте также:  Как подключить старый жесткий диск к новому ноутбуку

Дальше у нас идет ДТВ, тут варьянтов по-больше можно взять от Нивы моновпрысковой, это которая 21214 ITFSI-4, датчик этот располагается обычно на всех машинах в корпусе воздушного фильтра или чуть дальше фильтра в патрубке, можно глянуть как на Нивах моновпрысковых, так и к примеру на Нексиях или Эсперо, как у меня (вторая машина Нексия) у неё двиг 1.5 16 вэ, у неё этот датчик стоит в патрубке после воздушного фильтра, но он типо как впаян в пластмасску или плотно как-то задавлен туда, я побоялся его от туда выдергивать. На Нивах он идёт резьбовой. Отсюда сразу тоже нужно определиться, где он у Вас будет располагаться, в корпусе фильтра воздушного или в патрубке как на Нексиях, можно ещё в корпус ДМРВ вкрячить, т.е. не вкручиваемый вариант или в ресивере, вкручиваемый вариант. Но как некоторые говорят, что от тряски и вибраций, этот датчик может выйти из строя, поэтому лучше первый вариант не вкручиваемый, т.к. если выбирать другой вариант — это ещё придётся дырку сверлить в ресивере под датчик, резьбу нарезать — гемор короче. В моём же случае, я его воткнул вблизи самих дросселей, у меня получилось в «дыдрочку» для крепления корпуса воздушного фильтра, та которая ближе к середине морды, но и датчик я взял под резьбу, т.е. сам датчик снизу просунул в это технологическое отверстие а сверху гайкой его подтянул. Сам датчик мне пришлось заказывать в магазе «Классика» под виадугом, не «спи.деть» объехал все магазины запчастей в городе ни в одном не нашел ДТВ ни от Нексии или Эсперо, ни от Нивы (((. Обошёлся в 650 рублёв.
так он выглядит:

Ну что поехали дальше, а дальше нам нужны будут штекеры (разъёмы кому как удобно) под эти датчики, для ДАД подойдет от датчика скорости ВАЗ 2112 3-х контактная, для ДТВ от ВАЗовского ДТОЖ (датчик температуры охлаждающей жидкости) 2-х контактный, возможно что-то придется подстричь, так как у меня например не влазил ДТОЖовский разъём в ДТВ, ну это секундное дело с канцелярским ножом ))). Кругом бегом в 100-150 рублей уложитесь.
В основном всё, но по мелочи ещё надо будет добрать контакты (клемки тоненькие «ЛИРА») для вкрячивания проводов в клему блока ЭБУ и шланг вакуумный для подключения ДАД от ресивера или от регулятора давления топлива через тройники как на «шлангчиках» омывателя лобового стекла.

Ну вот и всё, все необходимые комплектующие для перехода есть. теперь осталось только прокинуть провода от клемы ЭБУ к самим датчикам.
Нам нужно протянуть из моторного отсека 5 проводов, 2 на ДТВ и 3 на ДАД. У ДТВ полярности нет, поэтому какие провода куда не важно. А вот ДАД имеет точную схему подключения и распиновку написанную на корпусе – важно очень точно без ошибок подключить 3 провода от ДАД. Поэтому все они для идентификации должны быть разного цвета. Можно снять проводку с машины для удобства, но создать себе больше гемора, а можно не снимать, а протолкнуть провода через технологическое отверстие в моторном щитке с помощью спицы. Изоленту на пластиковых гофрах разрезаем, снимаем их закладываем провода, гофры ставим на место, обматываем новой изолентой. Зная какие провода от чего и куда они идут можно их найти в подкапотной проводке, для чего так же разрезаем гофру и ищем их по цветам, в этом случае проводов тянуть меньше, только 2, один провод — принимающий сигнал от ДАДа, второй принимающий сигнал от ДТВ. В самом подкапотном жгуте проводов, нам нужен будет тёмно зелёный провод или бывает зелёно-красный, какой точно надо убедится, разобрав клему ЭБУ он в 30-ом гнезде (ноге).
Вот схема или распиновка клемы:

Читайте также:  Как подключить 5 гб на билайне за 250 рублей

Я подключил только два провода к клеме ЭБУ, остальные нашел под капотом.

Источник

Ставим ДАД и ДТВ вместо ДМРВ: выгодная доработка автомобиля

Датчик массового расхода воздуха используется для регулировки объема потока воздуха, поступающего в двигатель и необходимого для формирования горючей смеси. Многие автовладельцы часто жалуются на этот регулятор, поскольку на практике он может довольно быстро выходить из строя. Соответственно, наши соотечественники все чаще ставят ДАД и ДТВ вместо ДМРВ. Подробнее о том, что для этого нужно и как произвести процедуру замены, вы можете узнать из этого материала.

Преимущества и недостатки датчика абсолютного давления и температуры воздуха

Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.

Итак, начнем с достоинств:

Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.

Несмотря на все преимущества, такие системы обладают и определенными недостатками:

Плюсы и минусы датчика массового расхода воздуха

Преимуществ у ДМРВ очень мало:

Больше достоинств у этих регуляторов нет, а вот недостатков у них значительно больше:

Инструкция по замене контроллеров

Рассмотрим процедуру замены на примере автомобилей ВАЗ. Для реализации этой системы важно учесть требование к блоку управления — он должен быть версии Январь 5.1 либо Январь 7.2. Второй вариант более предпочтительный, поскольку на него можно найти бесплатную прошивку, на основе которой можно сделать ДАД. Версии Январь 5, а также ЭБУ Бош не подойдут для этого, поскольку они не смогут функционировать с ДАД.

Необходимые инструменты и материалы

Чтобы осуществить переход с ДМРВ на ДАД, вам потребуются такие элементы:

Фотогалерея «Готовимся к установке»

Установка и подключение

Чтобы система хорошо работала, нужно правильно установить все элементы:

Видео «Наглядная инструкция по установке и подключению ДАД и ДТВ»

На видео ниже приведена более подробная и наглядная инструкция по установке и подключению датчиков абсолютного давления и температуры воздуха на примере автомобиля ВАЗ 2114 (автор ролика — Kostay Yakovlev).
